| Classe d'exactitude: | 0,05 | Objet d'essai: | VT de CT (électronique) numérique |
|---|---|---|---|
| Fonction d'essai: | Erreur de rapport, erreur d'angle de phase, essai… etc. de polarité | Signal d'entrée analogique: | 0-10V (crête) |
| Application: | Sous-station futée, producteur de CT pinte | Compatible: | avec le protocole IEC61850 |
| Mettre en évidence: | 0.05 Substation Test Equipment,05 équipements de test de sous-station,équipement de test de la sous-station 10V |
||

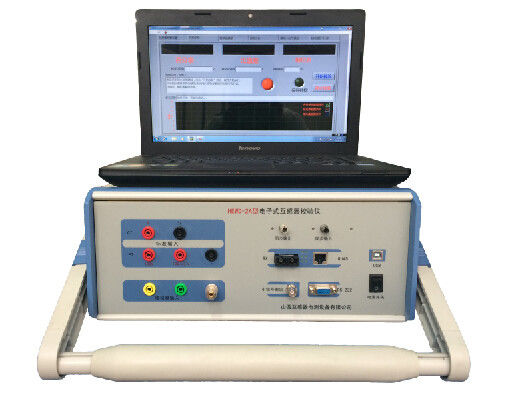

(Digital) calibreur électronique HEWD-2A de CT &PT
Paramètres techniques
| Mesure évaluée primaire de tension | jusqu'à 500KV |
| Mesure actuelle évaluée primaire | 5-5000A, personnalisation disponible |
| Entrée de signal standard | |
| Entrée de tension | 0-120%Un, Un=100V, 100/√3V. Personnalisation disponible |
| Entrée actuelle | 0-120%In, In=1A ou 5A. Personnalisation disponible |
| Signal d'entrée analogique | 0-10V (valeur de crête) |
| Petite sortie de signal (onde sinusoïdale) | 0-4V (valeur de RMS) |
| Classe d'exactitude | |
| Erreur de rapport | <0> |
| Erreur de phase | <2> |
| Retard absolu | <1> |
| Frousse de retard | <0> |
| Interface de fibre optique de St (un groupe) | |
| Puissance de transmission de fibre optique | >-6dBm |
| Sensibilité de réception optique | -38dBm |
| Signal de synchronisation | |
| Entrée et sortie optiques de synchronisation de PPS | 4Nos |
| Entrée et sortie optiques de synchronisation d'IRIG-B (C.C) | 4Nos |
| Exactitude de temps de sortie de synchronisation | meilleur que 100ns |
| Approvisionnement d'entrée | AC220V±10%, 50/60HZ, puissance moins que 20W |
| Condition de travail | la température 0℃~+55℃/Humidity ≤90% |
| Taille et poids | 360*400*160mm/7.5kgs |
Caractéristiques principales
1. Essai d'erreur de sortie numérique de CT/PT (numérique) électronique
1) Essai d'erreur de rapport et de phase
2) Compatible avec le protocole IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE et IEC60044-FT3
3) Compatible avec de diverses interfaces de fibre optique
4) Analyse d'olographie de message d'IEC61850-9-1/IEC61850-9-2
5) Données d'erreur de enregistrement de point test de mesure et consultation des données/magasin/copie par le logiciel
2. Essai d'erreur de sortie analogique de CT/PT (numérique) électronique et de CT/PT conventionnel
1) Essai d'erreur de rapport et de phase de CT/PT numérique
2) Essai d'erreur de rapport et de phase de CT/PT conventionnel en convertissant en signal de tension
convertisseur standard
3. Jusqu'à la classe CT/PT numérique de l'essai 0.2S
4. Analogue de petite sortie de signal
5. Analyse de vague harmonique de signal d'entrée de CT/PT numérique à l'essai, génération de courbe de spectre,
disque de contenu chaque fois d'harmonique (jusqu'à harmonique 50times), et calcul de distorsion harmonique.
6. Analyse de paramètres de valeur de RMS (amplitude, phase, fréquence et etc.) de signal standard d'entrée
7. Forme d'onde de déploiement en temps réel de sortie, forme d'onde standard de signal, polarité, statut de synchronisation et pourcentage
valeur au point test de mesure de CT/PT à l'essai
8. Polarité et essai à retard de temps de CT/PT numérique à l'aide de code incorporé de PPS (impulsion par seconde) et de B
pour produire le signal de synchronisation
9. Opération par le comprimé par le logiciel d'APPLI (facultatif)
10. Conformité d'EMC à IEC60044-8 standard
11. Logiciel de PC
1) HMI amical et interfaces claires
2) Automatiquement sauf des essais et produire du rapport des essais
