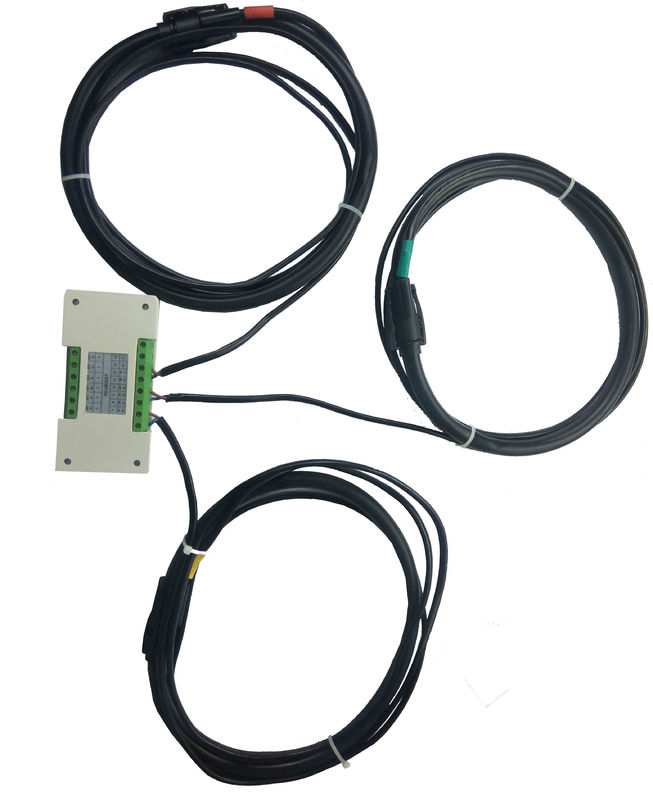

6000A surveillance en ligne de bobine flexible de Rogowski de la classe 1,0

Sonde actuelle à C.A. de bobine flexible de Rogowski de la série MH-RC01 (capteur)

CARACTÉRISTIQUES

Bobine de Rogowski (flexible)

Phase/gamme : Trois phases, variable 0-300% du courant d'entrée évalué

Chaîne évaluée d'entrée : 250 ampères 5 000 ampères (ou adapté aux besoins du client) de disponible

Sortie : 0,333 V au courant évalué (jusqu'à 5 V disponibles)

Exactitude : ±1%

Exactitude de phase (45-65HZ) : < 0="">

Exactitude de phase (45-2500HZ) : conformez-vous à IEC60044-8 : norme 2002

La mesure harmonique peut être jusqu'à 51 fois

Intégrateur

Alimentation d'énergie : 9-36 volts continu ou C.A. 110-240V (ou adapté aux besoins du client)

Câble de sortie à l'intégrateur : 2m

Sonde

Longueur/diamètre : 610mm/12mm (ou adapté aux besoins du client)

Numéro de la pièce et estimation

Connexion

Terminal 1 OUT+ de la phase A

Terminal 2 sur la phase A

Terminal 3 OUT+ de la phase B

Terminal 4 sur la phase B

Terminal 5 OUT+ de la phase C

Terminal 6 sur la phase C

Terminal 7 IN+ de la phase A

(Reliez le fil brun de la sonde à l'inscription jaune et à la phase marquée A)

Terminal 8 DANS de la phase A

(Reliez le fil bleu et couche d'armature de la sonde à l'inscription jaune

et phase marquée A)

Terminal 9 IN+ de la phase B

(reliez le fil brun de la sonde à l'inscription verte et à la phase marquée B)

Terminal 10 DANS de la phase B

(reliez le fil bleu et couche d'armature de la sonde à l'inscription verte et

Phase marquée B)

Terminal 11 IN+ de la phase C

(reliez le fil brun de la sonde à l'inscription rouge et à la phase marquée C)

Terminal 12 DANS de la phase C

(reliez le fil bleu et couche d'armature de la sonde à l'inscription rouge

et phase marquée C)

Puissance du terminal 13 + (C.C 9-36V)

Puissance du terminal 14 - (C.C 0V)
