Banc d'essai triphasé de mètre

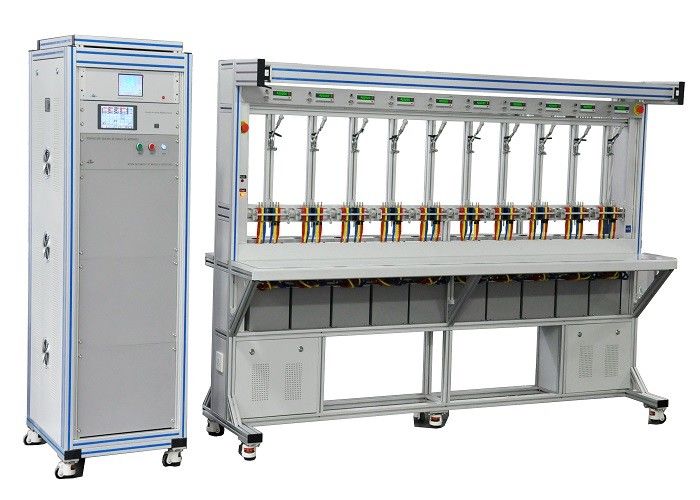

Banc d'essai triphasé MCTB20D de mètre

1) Classe standard de mètre : 0,05, 0,02 (facultatif)

2) Des goupilles de QCD peuvent être échangées entre, le câble flexible qui peut porter le grand courant

3) L'essai de base d'erreur, essai de début, crochet de marque noire, fluage essai, réchauffent l'essai, essai de cadran, influence

les quantités examinent, immersion de tension et essai d'interruption, etc.

Paramètres techniques

0,02 bancs d'essai triphasés MCTB20D de mètre des TCI de classe

Caractéristiques

1) Grands affichage d'affichage à cristaux liquides et opération locaux d'écran tactile

2) Configurations adaptées aux besoins du client sur le matériel et le logiciel, qui respecte les clients

3) Essai de cadran avec l'impulsion comptant et base de synchronisation avec la valeur de KWH

4) Mode test : Complètement automatique, ou manuel par l'écran tactile de contrôle manuel (MCU)

5) Peut examiner le divers monophasé et le mètre triphasé, incluent le mètre étroit de lien (facultatif devraient être les TCI

sur chaque position)

6) Bouton de réinitialisation et affichage de calcul d'erreur locale

7) Le mètre constant sur chaque position peut être différent.

8) Style QCD, câbles actuels flexibles de l'Europe.

9) Option à l'entrée de code barres, et code barres auto-défini par appuis

10) Solutions futées pour le calibrage avec le logiciel pouvant être mis à jour

11) Les disques d'essai économisent dans la base de données avec le format de MDB ou tout autre format exigé

12) Calibrez les paramètres comprenant la tension, courant de chaque phase, phase/différence de phase,

puissance active/réactive/apparente de chaque phase, puissance active/réactive/apparente totale, facteur de puissance total,

fréquence, etc. avec l'affichage en temps réel du graphique de vecteur

13) Essai harmonique 2-21 fois et analyses/affichages d'harmonique

14) fonction d'Auto-essai pour tous les puissance de phases, stabilité totale de puissance, symétrie de tension de 3 phases et courant

15) Le logiciel de PC (communication par RS232) peut réaliser la fonction nette de connexion d'interface de mis, peut facilement

hausse à l'avenir s'il y a lieu

16) Protection : court-circuit et défauts de fonctionnement actuels à circuit ouvert, de tension, protection automatique et restauration automatique

17) Touche "ARRÊT" de début et

18) Peuvent être l'ensemble et la sortie indépendants de chaque angle de tension et de courant et de phase de phase

Configurations

1) Source d'énergie triphasée (picoseconde)

2) Mètre standard triphasé de référence (SRM), classe 0,05 ou 0,02

3) Le support

Nombre de positions : 6, 10, 12, 20, 40, 48, dépend de l'exigence de client

Chaque support équipent 1 commutateur d'arrêt d'urgence

Chaque posistion se composent : Goupilles de 1 QCD 6 + 1 tête de balayage + 1 mètre maintenant + 1 RS/232/485

port de communication + 1 affichage d'erreur + 1 bouton de réinitialisation + 1 ensemble de câble de tension

les TCI +1 (ayez besoin de TCI ou pas dépendez du client)

4) Câble court de connexion pour des positions plus de vides

5) Logiciel de gestion

6) Clavier de contrôle manuel

7) Manuel d'exploitation de détails comprenant le manuel de logiciel de PC

Facultatif

- Transformateur de courant d'isolement (les TCI)

Classe d'exactitude : 0,01% (0.5C-1-0.5L)

Rapport actuel : 1:1 (1mA-120A)

Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)

Charge secondaire de sortie : 0.5V maximum (sortie current1mA-120A)

- Ordinateur de personnel

- Imprimante
