| Taille: | 116mm×290mm×36mm | Méthode d'installation: | Type de bride |
|---|---|---|---|
| Caractéristique: | appliquez pour examiner sur la ligne au-dessous de 3000A | Classe d'exactitude: | 0,2%, 0,5%, 1% |
| Courant primaire: | 0 - C.A. 3000A | Mâchoire: | 120mm*50mm |
| Mettre en évidence: | sonde actuelle de bride à C.A. 3000A,0.5% AC Current Clamp Probe,5% sondes actuelles de bride à C.A. |
||

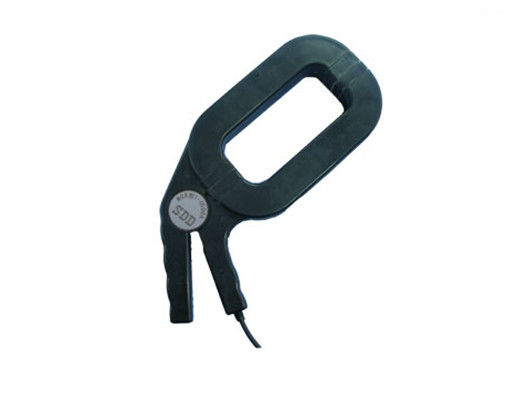

Sonde actuelle à C.A. dans la classe 0,5 d'exactitude de mètres d'énergie de Digital
Introduction
La bride actuelle modèle de Q125A sur l'instrument de mesure peut être utilisée pour un vecteur actuel pour la barre de cuivre ou la détection en ligne de barre omnibus en aluminium de puissance.
Applications
Car le noyau de fer amovible de transformateur doit lui faire les bijoux ouverts libres, et difficulté de développement des technologies est très haut, nous promouvons le développement des technologies depuis de nombreuses années, avons formé une toute la série de processus de fabrication unique, ainsi le niveau de l'exactitude, la fiabilité, couverture de spécifications produit et ainsi de suite principal au niveau domestique et international, améliorer pour répondre aux besoins des masses des utilisateurs.
Paramètre
| Paramètres électriques | |
| Rapport | 1000 : 1 ou 2000:1 (adapté aux besoins du client) |
| Classe d'exactitude | 0,2%, 0,5%, 1% |
| Courant primaire | 0 - C.A. 3000A |
| Courant secondaire | 0 - C.A. 5A (adapté aux besoins du client) |
| Max. Cont. Courant d'entrée | 3600A |
| Au-dessus de la catégorie de tension | CAT III 600 V |
| Le signal de sortie (C.A. actuel) | 500mA, 1A, C.A. 5A au courant d'entrée nominal |
| Des paramètres électriques - suite | |
| Le signal de sortie (tension CA) | 333mV, 500mV, 1V, C.A. 5V au courant d'entrée nominal |
| Plage de fréquence | 40Hz-2000Hz |
| Résistance diélectrique | 3KV 50Hz/60Hz à 1 minute |
| Température ambiante | -20°C à +55°C |
| Sortie | câble de 2,5 mètres avec le connecteur D01 |
| Conducteurs non isolés maximaux de tension | 600 V |
| Norme | EN 61010-1, EN 61010-2-032, IEC60044-1 |
| Installation | Type de bride |
| Mode sortie | Sortie d'avance (2.5m) |
| Paramètres mécaniques | |
| Dimensions (L X W X H) (millimètres) | 116 x 290 x 36 |
| Poids (G) | 1200 |
| Tenant le diamètre de fil (millimètres) | φ120 X 50 |
| Ouverture maximale de mâchoire (millimètres) | 50 |
| Couleur de mâchoire | Blanc |
| Matériel | PC+ABS+Polycarbonate, UL94 V0 |
| Courant primaire | Courant secondaire | Classe % |
| 180A~1000A | 30mA | 0,5 |
| 1000A~2000A | 250mA | 0,1, 0,2, 0,5 |
| 1000A~3000A | 500mA | 0,1, 0,2, 0,5 |
| 300A~1000A | 1A | 0,2, 0,5 |
| 1000A~3000A | 1A | 0,1, 0,2, 0,5 |
| 300A~1000A | 5A | 0,5 |
| 1000A~3000A | 5A | 0,2, 0,5 |
