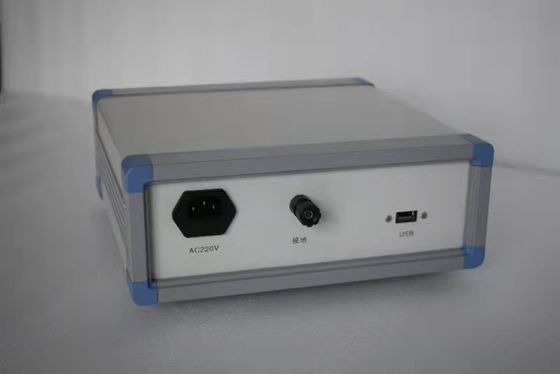

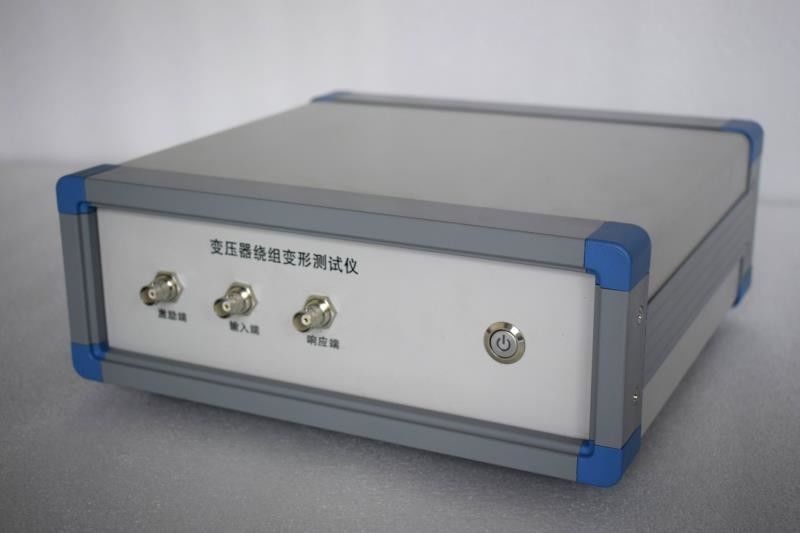

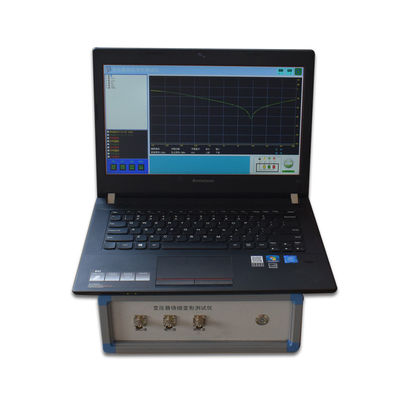

analyseur de réponse en fr3quence du champ 20MHz-Portable
Introduction de système
L'appareil de contrôle de enroulement de déformation de transformateur est employé pour le transformateur de puissance avec la catégorie de tension de 6kV et en haut et d'autres transformateurs avec le but spécial. Le transformateur de puissance est inévitablement vulnérable à l'impulsion du divers court-circuit de défaut actuel ou la collision physique en cours d'opération et transport et les enroulements de transformateur peut perdre la stabilité sous la force électrodynamique puissante exercée par un tel courant de court-circuit, qui pourrait avoir comme conséquence des déformations permanentes telles que la déformation locale, bosse ou la dislocation et affectera sévèrement l'exploitation sûre du transformateur. La déformation des enroulements de transformateur est mesurée avec la méthode d'analyse de réponse en fr3quence selon DL/T911-2016 standard national pour l'industrie de courant électrique, c.-à-d. détectent la caractéristique de réponse amplitude-fréquence de chaque enroulement de transformateur et faire la comparaison verticale ou horizontale du résultat de détection pour juger la déformation possible de l'enroulement de transformateur basé sur le changement des caractéristiques de réponse amplitude-fréquence.
Caractéristiques principales
1. Des caractéristiques des enroulements de transformateur sont mesurées avec la méthode de champ de fréquence. Déformations de
des enroulements tels que la déformation, la bosse ou le déplacement de 6kV et au-dessus du transformateur sont mesurés par la détection
caractéristiques de réponse amplitude-fréquence de chaque enroulement, n'exigeant pas la levée de la clôture de transformateur
ou désintégration.
2. La mesure rapide, mesure d'un enroulement simple est d'ici 2 minutes.
3. Exactitude à haute fréquence, plus fortement que 0,001%.
4. Synthèse de fréquence de Digital, avec une stabilité plus élevée de fréquence.
5. l'isolement de la tension 5000V protège entièrement la sécurité de l'ordinateur de essai.
6. Capable charger 9 courbes en même temps et calculer automatiquement des paramètres de chaque courbe et les diagnostiquer
déformations de enroulement pour fournir la conclusion de diagnostic de référence.
7. Le logiciel d'analyse a des fonctions puissantes et des indicateurs de logiciel et de matériel.
8. La gestion de logiciel est humanisée avec le niveau élevé d'intelligence. Vous devez seulement cliquer sur une clé à
accomplissez toutes les mesures après établissement des paramètres.
9. L'interface du logiciel est concise et vive, avec les menus clairs de l'analyse, des économies, de l'exportation de rapport, de la copie, etc.
Index technique
| Article |
Index technique |
| Vitesse de mesure : |
1 minute de la minute 2 pour l'enroulement monophasé |
| Tension de sortie : |
Vpp-25V, s'ajustant automatiquement dans l'essai |
| Impédance de sortie : |
50Ω |
| Impédance d'entrée |
1MΩ (le canal de réponse est établi avec la résistance 50Ω assortie) |
| Portée de balayage de fréquence |
10Hz-20MHz |
| Exactitude de fréquence : |
0,001% |
| Façon de balayage de fréquence : |
l'intervalle linéaire ou logarithmique, de fréquence de sacn et le nombre de points de champ sont librement settable |
| Affichage de courbe |
courbe amplitude-fréquence (courbe de phase-fréquence, facultatives) |
| Largeur de mesurer la dynamique |
-120dB~20dB |
| Tension d'alimentation : |
AC100-240V 50/60Hz (l'utilisation DC12V Adapater recommandent) |
| Dimension |
238mm*184mm*40mm |
| Poids net : |
2.45Kg |
