Détails sur le produit:
Conditions de paiement et expédition:
|
| essai Pression-serré: | 0-2MPa | Réservoir sous pression: | ³ de 0.5m |
|---|---|---|---|
| Cuve de stockage: | ³ de 1m | POMPE: | ³ /h H=50m N=3.7Kw de Q=6.3m |
| Chaîne d'écoulement: | ³ /h du ³ /h~6.3m de 0.016m | classe: | 0,20% |
| Navire: | 10L/20L 50L/100L | Rotamètre en verre: | DN15/25 |

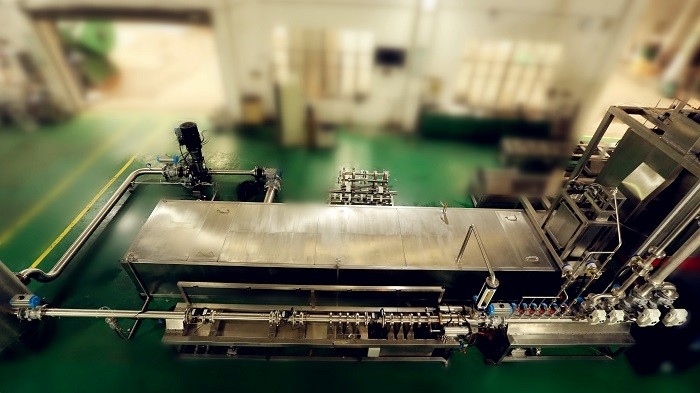

3 mètres de connexion périodique d'eau de banc d'essai semi-automatique de mètre
1. index technique principal
exactitude 1,1 : 0,2 classes
diamètre de mètre d'eau 1,2 et nombre (ligne simple)
¢15×6, ¢20×5, ¢25×4, ¢40×3, ¢50×3
pression d'approvisionnement en eau 1,3 : 0.3~0.5MPa ; débouché pressure≥30kPa
gamme de 1,4 écoulements : 4L/h~40m3 /h
spécifications instantanées de compteur du débit 1,5 :
DN15 (rotamètre en verre) 4~125L/h
DN25 (rotamètre en verre) 120~1400L/h
DN50 (rotamètre en verre) 1.4~9m3/h
1.6. Volume de navire de mesure : (10L-20L 100L-500L)
1.7. distance de bout droit de bride : (≥80mm (pneumatique))
1.8. longueur de tuyau droite : (connexion périodique 2D)
1.9. Épaisseur de navire de mesure : 10L-20L≥1.5mm 100L-500L ≥3mm
épaisseur de la plate-forme 1.10.work : ≥3mm
épaisseur de plate-forme du navire 1.11.measure : ≥3mm
épaisseur 1.12.pipe : ≥3.5mm
essai de pression 1.13.withstand : 0-2.0MPa
1.14. Spécifications de valve : cuivre
1.15. matériel 304
2, index technique de stabilisateur du match 0.5m3vortex
2.1. volume : 0.3m3 ;
pression 2.2.work : 0,3 - 0.4MPa, pression d'essai : >0.6MPa ;
matériel 2.3.stainless : épaisseur : 3mm
3, réservoir d'eau (option)
3.1. volume : 2m3
3.2. matériel inoxydable : thickness≥1.5mm
4, pompe à eau (option)
4,1 modèle : KQL80/200-7.5/2 1No Q=43.5m3/h ; H=38m ; N=7.5kw
1. Mettez en marche la pompe
2. Mettez le MÈTRE à l'essai dans la position vérifiée
3. Ouvrez toutes les valves 1,2,3,4,5,6 pour évacuer l'air le tuyau
4. Valves étroites 3, 4, 5 et 6
5. Lisez la valeur initiale v1 du multimètre
6. Manuellement l'ouvert des valves 3,4,5,6 selon le point d'écoulement et s'ajuster sur le point correspondant d'écoulement
7. Attente l'écoulement pour arrêter la position du mètre. Par exemple, la valve ouverte 3 en vérifiant Q1, et attendent alors le volume pour atteindre 10L.And pour indiquer la valeur finale V2 de la table vérifiée
8. Lisez la valeur Vi sur la mesure standard
9. Erreur de calcul
