| Modèle: | MCCB001A | Pression atmosphérique: | 86~106KPa |
|---|---|---|---|
| Résistance d'isolation: | >2MΩ | Varier: | 25000.0ms |
| Mettre en évidence: | équipement de test de la puissance 10A,équipement de test de la puissance 106kpa,Anti analyseur bloquant de disjoncteur |
||
Analyseur MCCB001A de disjoncteur
Caractéristiques de fonctionnement
1. représentation
a. temps : 12 inhérents aux points de fracture, l'heure exacte, avec la même période, et blanc la même période.
b. Reclosing : chaque fracture ensemble - sous-marin, sous-marin - ensemble, sous-marin - Hopewell - temps de sous-processus : un point,
un moment est la période du deux-dans-or courte durée, valeur temps actuelle.
c. vitesse : en ce moment, juste vitesse de rapprochement, vitesse maximale, temps - courbe caractéristique de course.
d. course : le voyage total, distance ouverte, dépassement, dépassent le voyage, amplitude reliée de nouveau.
e. courant : points, points se fermants de bobine, clôturant la valeur courante, le diagramme actuel de forme d'onde.
f. tension d'opération : DC30 | alimentation d'énergie réglable d'opération de briseur de machine 250V/20A numérique,
automatiquement essai complet d'opération de basse tension du briseur, mesurant la valeur de l'opération
tension du disjoncteur.
2. caractéristiques
A. Tous les modèles appropriés à la production nationale et étrangère du mécanisme SF6, combinaison de GIS d'élém. élect.,
l'interrupteur sous vide, propriétés mécaniques de commutateur d'huile examinent
b. la capacité anti-brouillage superbe, la sous-station 500KV que l'autobus de by-pass a chargé le cas peut facilement examiner à
exactement mesure.
c. capteur de vitesse universel, capteur linéaire de ligne droite, capteur rotatoire, extrêmement facile à installer et simple.
d. l'opération de commutation a par le passé obtenu l'essai de propriétés mécaniques de commutateur de toutes les données et
spectre correspondant de forme d'onde.
E. Les données d'essai sur le terrain de centre serveur, la machine peuvent être stockées dans l'horloge temps réel, facile aux économies d'archives
la date d'essai, temps.
f. grand écran de centre serveur, température large, perspective directe, affichage chinois d'affichage à cristaux liquides de contre-jour toutes les données et cartes,
Ajustement, puissance et mémoire électroniques de contraste d'affichage à cristaux liquides.
g. opération chinoise de menu, facile à utiliser. Imprimante intégrée d'instrument, d'impression données rapides tout et cartes à tout moment.
H. L'instrument avec l'analyse de données et le logiciel de gestion, exploitation en ligne de PC, résultats d'essai peut être
la sortie aux divers types de la matrice de points, du laser ou d'imprimante à jet d'encre au rapport printtest, essais pratiques a informatisé.
Paramètres techniques
1,1. Utilisant des environnements
| Article | Spécifications |
| Puissance d'entrée | 220V±10% 50Hz±10% |
| Pression atmosphérique | 86~106kpa |
| La température | - 10~40℃ |
| Humidité | ≦80%RH |
1,2. Représentation de sécurité
| Article | Spécifications |
| Résistance d'isolation | >2MΩ |
| Résistance diélectrique |
Tension de tenue de fréquence de travail de châssis d'alimentation de l'énergie 1.5KV 1 minute, aucune étincelle de rupture et courber. |
1.3. Paramètre de base
a. Temps :
| Article | Spécifications |
| Gamme | 25000.0ms |
| Résolution | 0.01ms |
| Erreur de Word |
①± 1 de 250ms 0.1ms |
b. Vitesse
| Article | Spécifications |
| Envergure | 20.00m / s |
| Résolution | 0.01m / s |
| Erreur de Word | ①0-2m/s dans le mot du ± 1 du ± 0.1m/s ②100ms ou mot du ± 1 du ± 0.2m/s |
C. Tips
| envergure | résolution | erreur | |
| Briseur de vide | 50.0mm | 0.1mm | mot 1%±1 |
| Disjoncteur SF6 | 300.0mm | 1mm | |
| Moins de disjoncteurs d'huile | 600.0mm |
d. courant : gamme 0.01A de la résolution 10.00A
e. de puissance de sortie : DC30 | réglable 250V numérique/10A
(travail instantané)
f. dimensions : × du × 280mm de 360mm (l) (w) 300mm (h)
g. poids : 9kg

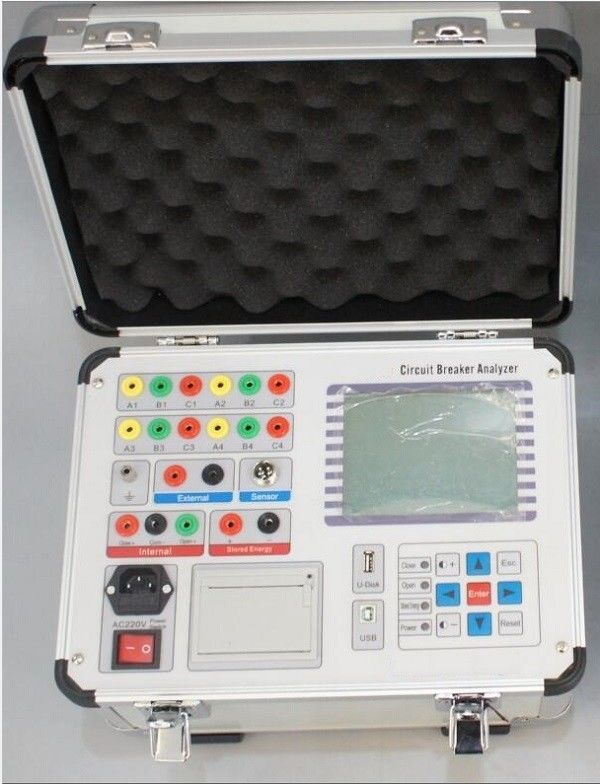

La disposition du panneau
| Nombre | Signes de panneau | Description de fonction |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 canaux de mesure de temps de fracture de route, ↓ après la terre virtuelle de canal de 6 manières, pas en contact avec la terre. |
| ② | Interne |
À l'intérieur de l'approvisionnement d'alimentation CC de contrôle de sous-porte |
| ③ | Stockage de l'énergie | Un ensemble d'approvisionnement d'alimentation CC pour l'énergie de changement. |
| ④ | Protégez le terminal à terre | En contact avec la terre |
| ⑤ | Externe | Mode externe de déclencheur, directement et points reçus, ensemble les deux extrémités de la bobine, la bobine sur le signal électrique comme signal de synchronisation. |
| ⑥ | Récipient de capteur de vitesse | Entrée de signal de capteur de vitesse |
| ⑦⑧ | Commutateur électrique | Par ce ± 50Hz 10% 10A du ± 10% de l'approvisionnement 220V d'entrée d'interface |
| ⑨ | Imprimante de panneau | pour imprimer un rapport et une carte des essais |
| ⑩ | Interface d'USB | Des essais peuvent être stockés par l'intermédiaire de cette interface |
| 12 | AFFICHAGE À CRISTAUX LIQUIDES d'Arge-écran | l la température de large, affichage chinois d'affichage à cristaux liquides de contre-jour toutes les données et cartes |
| 11 | Clé | Les augmentations de bloc de touche de fonction de contraste d'affichage à cristaux liquides, réduit |
| Dessus, déplacez le curseur ou l'augmentation, réduisant la valeur du curseur actuel | ||
| À gauche, bon menu ou pour déplacer le curseur | ||
| [ENTREZ] pour choisir le menu actuel ou confirmer l'opération | ||
| [ESC] retournez ou décommandez l'opération | ||
| [Remise d'instrument de REMISE] |
