Détails sur le produit:
Conditions de paiement et expédition:
|
| Classe d'exactitude: | 0,05 | Application: | Fusionnement de l'essai d'unité |
|---|---|---|---|
| Gamme conventionnelle de tension: | 0-120V | Essai actuel conventionnel: | 0-20A |
| Essai de fréquence: | 45-65HZ | Précision: | 0.002HZ |
| Exactitude de puissance active: | 0,05% | Puissance réactive: | 0,1% |
| Mettre en évidence: | 0.05% Substation Test Equipment,05% équipements de test de sous-station,Équipement de test de la sous-station 0.002HZ |
||

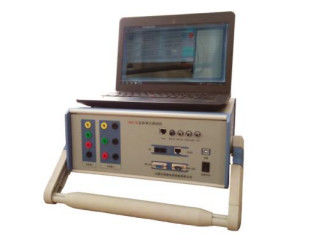

Fusionnement de la série du système de test MUE1 d'unité
Essai futé de Digital CT/VT d'équipement de test de sous-station fusionnant l'appareil de contrôle d'unité
Compatible avec IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, protocole IEC60044-FT3
Index technique
| Classe d'exactitude | 0,05 |
| Essai conventionnel de tension | |
| Gamme | 0-120V, gamme de mesure 100V, 100/√3V |
| Gamme et exactitude réglables | 20%-150%, 0,05% |
| Essai actuel conventionnel | |
| Gamme | 0-20A, gamme de mesure 5A et 1A |
| Gamme et exactitude réglables | 1%-120% |
| Essai de fréquence | |
| Gamme | 45-65HZ |
| Exactitude | 0.002HZ |
| Exactitude d'essai de puissance d'entrée | |
| Puissance active | 0,05 classes |
| Puissance réactive | 0,1 classes |
| Interface de fibre optique | |
| Interface de fibre optique de St de 1 groupe | |
| Envoi de la puissance | >-6dBm |
| Optique recevez la sensibilité | -38dBm |
| Signal de synchronisation | |
| Entrée et sortie optiques de synchronisation | 2Nos |
| Sortie optique de la synchronisation IRIG-B (C.C) | 1No |
| Exactitude de temps de sortie de synchronisation | meilleur que 100ns |
| Alimentation d'énergie | |
| Tension d'entrée | AC220V±10%, 50/60Hz |
| Puissance | <20w> |
| Dimension et poids : 360x400x160mm, 7.5KGS | |
Caractéristique
1) Adoption de la source d'énergie standard de grande précision triphasée, unité de collecte de données de grande précision d'A/D, synchronisation
unité de horodateur, norme de base d'échantillonnage à C.A. et unité d'essai de la MU
2) Opération par le logiciel de PC
3) Adoption de l'algorithme d'ordre élevé de synchronisation et du 512times au-dessus de la technologie de échantillonnage
4) Adoption de la langue de LabView et de la technologie virtuelle d'instrument, HMI et commode amicaux pour l'opération
5) Avec la petite sortie de signal de simulation, réalisez la sortie multiple de signal de tension de sinewave de fréquence
gamme 0-4V (RMS)
6) Erreur d'exactitude et test de performance de synchronisation et de communication de fusionner l'unité avec la collection de
canaux multiples numériques ou entrée analogique
7) Essai d'erreur d'exactitude de fusionner l'unité avec l'entrée analogique de la collection avec le VT conventionnel et le CT
8) Test de précision de fusionner l'unité avec l'entrée numérique numérique de CT/VT
9) Essai d'erreur d'exactitude de VT de CT numérique et calibrage de valeur analogue
10) Essai de degré de dispersion de prélever le message
11) Essai d'intégrité de prélever le message
12) Essai d'erreur décelée par comparaison de temps de fusionner l'unité
13) Temps gardant l'essai d'erreur de fusionner l'unité
14) Échantillonnage de l'essai de temps de réponse
15) Analyse complète de message de cadre
Essai de protocole : ASDU, les points d'échantillonnage, no. périodique, a évalué à retard de temps, APPID, SVID, adresse de MC, statut de synchronisation
Analyse complète de cadre, analyse la forme d'onde de tous les channles, prélevant la valeur et les données originales de message
16) Peut calibrer l'unité le fusionnement avec la fréquence ou l'influence harmonique
17) Données d'erreur de point test de mesure, commodes record pour la consultation des données, le magasin, et la copie.
