Détails sur le produit:
Conditions de paiement et expédition:
|
| Classe d'exactitude: | 0.02S (SCT) | Classe d'exactitude: | 0.05S (SPT) |
|---|---|---|---|
| Courant primaire évalué: | 1-3200A | Courant secondaire évalué: | 5A, 1A |
| Chaîne d'opération: | 1-120% l'ONU | Fréquence évaluée: | 50 ou 60hz |
| Mettre en évidence: | équipement de test du transformateur de courant 1A,équipement de test du transformateur de courant 120V,appareil de contrôle du transformateur de courant 0.02S |
||

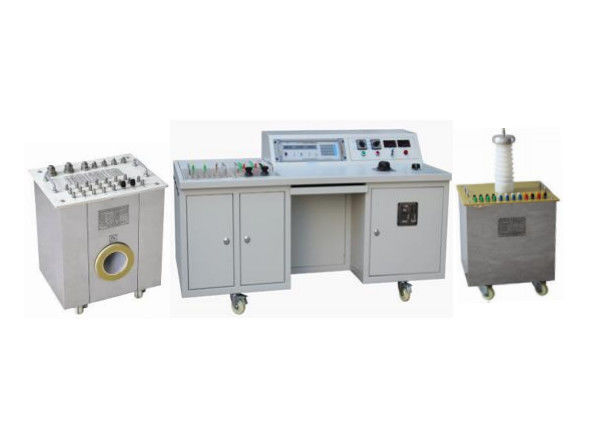

système de test standard d'équipement de test de CT pinte du transformateur de courant 0.02S
| Article de mesure | Chaîne d'essai | |
|
Test de précision de CT |
Gamme actuelle primaire évaluée : | 1A-3200A |
| Courant secondaire évalué : | 5A, 1A | |
| Chaîne d'opération : | (1%-120%). Dans | |
|
Test de précision de pinte |
Tension primaire évaluée (kilovolt) : | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40,5, 40.5/√3 |
| Tension secondaire évaluée (kilovolt) : | 0,1, 0.1/√3, 0,11, 0.11/√3 | |
| Chaîne d'opération : | (20%-120%). L'ONU | |
Classe d'exactitude des équipements de mesure :
| Description de produit | Classe d'exactitude |
| CT standard (avec la source actuelle) | ±0.02S% |
| Pinte standard (avec la source de tension) | ±0.05% |
| Charge de CT | ±3% |
| Charge de pinte | ±3% |
| Appareil de contrôle de transformateur (calibreur) | ±1% |
| Banc de contrôle |
Index technique d'appareil de contrôle de transformateur de HES-1C
| Article de mesure : | Erreurs de rapport et erreurs de phase du CT et de la pinte |
| Courant évalué : | 5A, 1A |
| Tension évaluée : | 100V, 110V, 120V |
| Multiplicateur : | 1/√3,1/3,1,1.5, 2 |
| Classe d'exactitude : | ±1% |
| Chaîne d'opération : | (1%-120%). Dans, (20%-120%). L'ONU |
| Fréquence : | 50Hz |
| Gamme d'erreur de rapport : | ±0.0001% | ±19.99% (trois positions : 1,999 ‰, 19,99 ‰, ‰ 199,9. |
| Résolution minimum : 0,0001%. | |
| Gamme d'erreur de phase : | 0,01' | ±900 ' (trois positions : 9,00', 90,0', 900') |
| Résolution minimum : 0,01' | |
| Chaîne d'impédance : | 0.001Ω~ 19.99Ω. |
| Résolution minimum : 0.001Ω. | |
| Chaîne d'accès : | 0,001 Mme | Mme 19,99. |
| Résolution minimum : 0,001 Mme. | |
| Fonction d'alarme : | Si le bruit et la fonction légère d'alarme quand la polarité anormale ou rapport contradictoire. |
|
Charge d'entrée : |
- Du côté secondaire standard de CT : ≈0.11Ω, COSφ≈1.0 - Du côté secondaire de CT d'objet d'essai : ≈0.003Ω, COSφ≈1.0 - Du côté secondaire standard de pinte : ≈0.05VA (100V) |
| Interface de communication : | Si l'interface de communication RS232 périodique |
| Modèle d'affichage : | LED |
| Alimentation d'énergie : | C.A. 220V±10%, 50Hz |
| Puissance : | < 20VA=""> |
Index technique de charge de FY47-49 CT
| Courant évalué : | 5A, 1A |
|
Charge évaluée : |
I=5A : COSФ=0.8 : 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 2.5/3.75/5/6.25/7.5/10VA I=1A : COSФ=0.8 : 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Classe d'exactitude : | ±3% |
| Chaîne d'opération : | (1%-120%). Dans |
| Fréquence : | 50Hz |
| Tension de tenue : | 2kV/1min |
| Isolation : | Air |
| Modèle fonctionnant : | À court terme |
Câbles à forte intensité d'essai
Les câbles inclut : 3000A (600mm2) X 3m x 1pc, 1000A (200mm2) X 3m x 1pc
500A (100mm2) X 3m x 2pcs, 250A (50mm2) X 3m x 2pc
Index technique de HLS-30G2 CT standard avec le générateur actuel
|
Courant primaire évalué (A) : |
1,1.5, 2,2.5, 3,4,5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Courant secondaire évalué : | 1A |
| Rapport actuel évalué : | 1A~3200A/5A, 1A~3200A/1A |
| Classe d'exactitude : | 0.02S% ou de grande précision (facultatif) |
| Charge secondaire évaluée : | 0.2Ω (la charge est 5VA à I2 = 5A, charge est 0.2VA à I2 = 1A) |
| Facteur de puissance : | COSΦ=1.0 |
| Plage de fonctionnement : | (1%-120%). Dans |
|
Mode de connexion : |
Les terminaux fixes de connexion à la chaîne de Pri.current est 1A-450A La connexion de fonction émulation avec 2 tours à la chaîne de Pri.current est 500A-900A La connexion de fonction émulation avec 1 tour à la chaîne de Pri.current est 1000A-3200A |
| Structure de produit : | Avec la source actuelle |
| Tension d'entrée : | C.A. 0-250V |
| Capacité de générateur actuel : | ~20kVA |
| Fréquence : | 50/60Hz |
| Niveau de tension : | C.A. 600V |
| Tension de tenue : | 2000V 1min |
| Milieu isolant : | Air |
Index technique de boîte de charge de FY95 pinte
| Description de produits : | Charge de transformateur de tension |
| Les produits modèlent : | FY95 |
| Tension évaluée : | 100V, 100/√3V, 110V, 110/√3V |
| Facteur de puissance : | COSФ=0.8 |
| Charge évaluée (VA) : | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Charge totale : | 158.75VA |
| Classe d'exactitude : | ±3% |
| Chaîne d'opération : | (20%-120%). L'ONU |
| Fréquence : | 50Hz ou 60HZ |
| Tension de tenue : | 2kV/1min |
| Isolation : | Air |
| Modèle fonctionnant : | À court terme |
| Condition de fonctionnement : | La température : 10 oC~+40 OC |
| Hygrométrie (Rhésus) : jusqu'à 85% (90% maximum) |
Index technique de HJS-40G3 pinte standard (avec le générateur de tension)
| Tension primaire évaluée : | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Tension secondaire évaluée : | 100V, 100/√3V, 110V, 110/√3V |
| Rapport évalué de tension (kilovolt) : |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Classe d'exactitude : | 0,05% (facultatif de grande précision) |
| Charge secondaire évaluée : | 0.2VA (100V, 110V), 0.07VA (100/√3V, 110/√3V) |
| Facteur de puissance : | COSΦ=1.0 |
| Plage de fonctionnement : | (20%-120%). L'ONU |
| Fréquence : | 50Hz ou 60Hz |
| Isolation : | Bâti ou huile de résine époxyde |
| Les produits structurent : | Avec la source de tension |
| Tension d'entrée de la source de tension : | C.A. 0-250V |
