Détails sur le produit:
Conditions de paiement et expédition:
|
| Application: | Faire un essai pratique | Fonction d'essai: | Rapport, erreur de rapport, erreur de phase, polarité… etc. |
|---|---|---|---|
| Exactitude: | 0,05% (essai de rapport) | Gamme d'essai de rapport: | 1-40000 |
| Dimension: | 367*292*150mm | Poids: | <8kgs> |
| Mettre en évidence: | 0.05 Class Transformer Ratio Tester,05 appareils de contrôle de rapport de transformateur de classe,Appareil de contrôle de rapport de transformateur pour le champ |
||

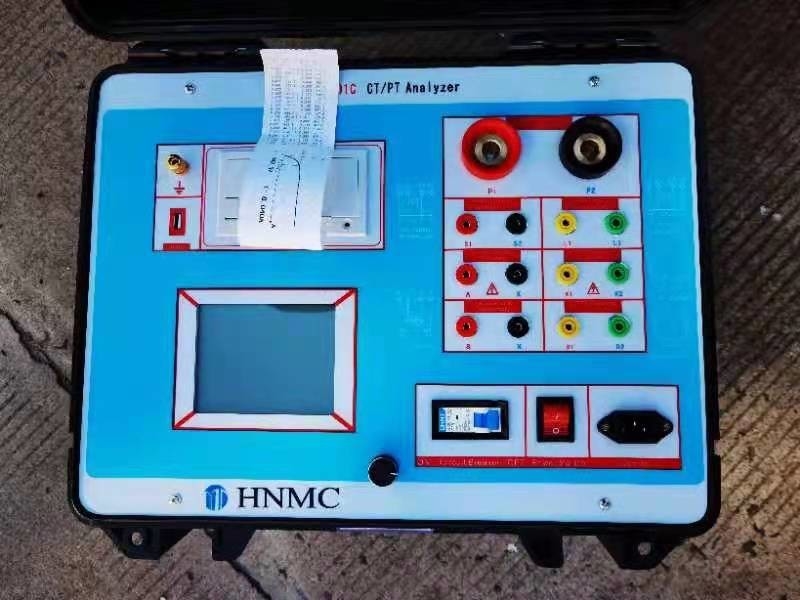

Équipement de test portatif MCVT-01D de CT pinte
Major Technical Parameters
| Major Technical Parameters | |
| Alimentation d'énergie opérationnelle : | AC220V±20V, 50~60Hz |
| Forme d'onde de sortie d'alimentation d'énergie d'équipement : | Onde sinusoïdale |
| Tension simple de sortie machine de caractéristique d'excitation : | 0~2500V |
| Ensemble actuel d'excitation : | 0~20 A |
| Courant simple de sortie machine d'essai de rapport de transformation | 0~600 A |
| Gamme de mesure de rapport de CT | 5~25000A/5A (5000A/1A) |
| Gamme de mesure de rapport de pinte | 1~500KV |
| Chaîne de charge | 5~500VA |
| Gamme de mesure de résistance | 0.1~300Ω |
| Erreur : | ≤0.5% (0.3%*Reading+0.2%*Range) |
| Température de fonctionnement : | - 10℃~+40℃ |
| Hygrométrie : | <90RH% |
| Altitude | ≤1000m |
| Dimension hors-tout (Length×Width×Height) : | 450 *350 * 350 (millimètres) |
| Poids : | ≤28 kilogramme |
Caractéristiques
1. Essai de CT
Caractéristique de l'excitation (VA)
Essai de rapport
Essai de polarité
Essai de résistance d'enroulement secondaire
Essai secondaire de charge
Erreur de rapport
Essai d'erreur de phase
2. Essai de pinte (type électromagnétique)
Caractéristique de l'excitation (VA)
Essai de rapport
Essai de polarité
Essai de résistance d'enroulement secondaire
Essai secondaire de charge
Essai d'erreur de phase
3. Fournissez automatiquement les paramètres de CT&PT comprenant la courbe de tension de point de genou/erreur actuelle, de 10% et de 5%,
ALF (facteur de limite d'exactitude), FS (facteur de degré de sécurité d'instrument), constante de temps secondaire (solides totaux), Remanence
coefficient (Kr), inductance saturée, et etc…
4. Adoptez le principe basse fréquence d'essai de méthode et pouvez réaliser l'essai du CT avec le point de genou jusqu'à 30KV
5. Essai d'accès de CT
6. Adoptez la méthode populaire d'onde rectangulaire et pouvez obtenir une courbe plus parfaite d'excitation
7. Le grand espace mémoire peut assurer économiser de plus de 100000 essais.
8. Produisez directement du rapport d'Excel après avoir fini l'essai, peut également directement imprimante
9. Opération simple : essai de résistance de enroulement de CT de finition d'un-clé et essai d'essai et de rapport d'excitation et essai de polarité ;
excepté l'essai de charge, d'autres essais tous adopter le même câblage
