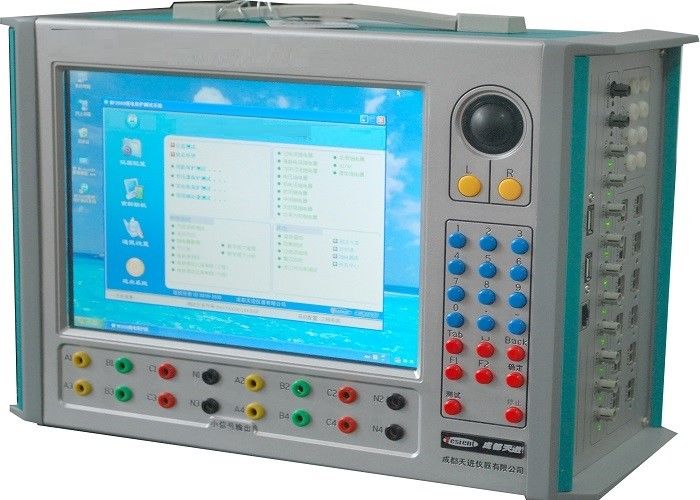

Équipement de test de relais de protection IEC61850

Système de test de relais de protection de Digital

Brève introduction

1) peut être employé dans IEC61850 a basé la sous-station
2) la boîte a produit le CEI 61850-9-2LE, les messages IEC60044-7/8 aussi bien que reçoit et envoie des messages d'OIE
3) avec un protocole ouvert, les messages de SMV et d'OIE soutiennent la configuration flexible et deviennent sans couture
intégration avec les produits de tout fabricant
4) sortie numérique basée sur le CEI 61850
5) peut également produire le signal 0-5V de petite taille-analogue
6) les appuis font attention dur à l'entrée et sortie pour répondre aux exigences de la moyen-basse protection de tension
dispositifs dans les sous-stations numériques
7) diverses combinaisons de sortie numérique et de sortie de petite taille-analogue de signal
8) le matériel binaire-dans et le matériel binaire- et l'OIE, peuvent être réalisés par configuration simple
9) le signal De petite taille-analogue peut avoir une exactitude globale de 0,05% typique
10) peut fournir à des solutions d'essai pour des dispositifs de protection de relais de diverses méthodes d'entrée-sortie
11)  Avec les simulations d'une couche de processus anormale, l'échantillon a perdu des cadres, plaçant le facteur de qualité de canal,
etc., l'appareil de contrôle de relais peut fournir une solution détaillée pour évaluer l'exactitude de la couche IEDs de baie

Major Features
1) 8 paires de ports de SMV et d'OIE ; des ensembles multiples de SMV et d'OIE peuvent être configurés à la même chose
le port optique et peut également être configuré à différents ports optiques ; porte série 10 optique pour l'entrée de PI3
et port de sortie et entrée de code d'IRIG-B
2) intègrent la fonction analogue numérique optique d'essai et d'essai de petit signal, et peuvent également se relier à externe
amplificateur de puissance de courant et de tension
3) appuis 8 canaux de sortie de échantillonnage indépendante de message de la valeur (SMV) selon
Spécifications du CEI 60044-8 (PI3), 1 entrée de canal ; soutient transmission synchrone/asynchrone
le mode, soutient des débits de transmission multiples
4) appuis 8 canaux de sortie prélevée de message de la valeur (SMV) selon le CEI 61850-9-2
les spécifications, et la sortie de points d'échantillonnage à intervalles égaux, se conforment entièrement les dernières normes de la grille d'état
5) des appuis 12 sorties d'OIE, 8 entrées d'OIE, il peut être configuré dans n'importe quel port optique ; OIE
soutient le point unique et double, temps, virgule flottante, type intégral
6) il peut placer individuellement le peu de qualité pour chaque canal
7) il peut simuler le retard de la MU
8) il a la fonction d'essai terminale virtuelle
9) il a la fonction d'oscillography de message, il peut recevoir et analyser les messages prélevés de la valeur (SMV) dedans
accord avec le CEI 61850-9-2, messages d'OIE, et réaliser l'essai d'auto-boucle de la sortie du dispositif ;
il peut également recevoir le signal de fibre de fusionner les unités (MU) ou tout autre IEDs et montre sa forme d'onde, amplitude,
angle et fréquence en temps réel
10) fonction puissante de disque de message, message sur la ligne alarme et analyse en différé de message
11) Message multiple d'OIE de soutien recevant ou envoyant
12) Les ports de réception et de envoi de SMV et d'OIE peuvent être arbitrairement configurés, il peuvent être configurés
pour envoyer et recevoir au même port optique, et peuvent également être configurés comme émetteur-récepteur indépendant.
13) Il peut analyser complètement les dossiers de modèle de protection (ICD, CID, SCD, etc.) pour réaliser la configuration du courant
et sélection de canal de tension, coefficients proportionnels, nombre d'ASDUs, taux d'échantillonnage, OIE
l'information, etc., mettent en application à simplement et commodément la protection examinant et améliorer l'efficacité de travail
14) Avec la fonction d'essai de message du cadre de baisse, hors de l'étape, point volant, ordre faux, qualité réglée invalide, valeur fausse
15) Avec GPS, IRIG-B, fonction de temps de la synchronisation IEEE1588
16) Avec la fonction automatique de calibrage de dispositif de transfert d'autobus
17) 12 canaux de petite sortie de signal analogue, il peut être employé pour examiner le relais protecteur qui reçoivent l'analogue
signaux de divers transformateur électronique ; ou reliez aux amplificateurs de puissance pour faire les essais comparatifs de
protection conventionnelle et protection numérique
18) 8 paires d'entrées, 4 paires de sorties, 4 paires de sorties rapides, message d'OIE, boucle fermée complète
déterminer la protection
19) Des fonctions d'essai abondantes de logiciel, il peut examiner toutes sortes de dispositifs de protection de micro-ordinateur-base
la protection comme protection de lignes, protection de lignes d'autobus, de protection de transformateur, de générateur et de transformateur,
aussi bien que l'équipement automatique de transfert d'autobus
20) Playback standard de forme d'onde de format de soutiens COMTRADE ;
