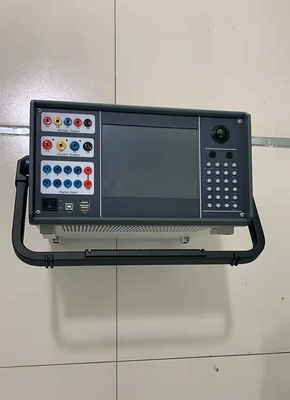

affichage triphasé tétraphasé d'affichage à cristaux liquides d'équipement de test de relais de protection de PC incorporé de grande précision

Tension de 4 phases et équipement de test de relais de protection de sortie actuelle de 3 phases avec le playback de défaut

Essai principal de tension de 4 phases et de sortie actuelle de 3 phases,

ESSAI 1.AC

ESSAI 2.DC

essai de la superposition 3.Harmonic

essai de la fréquence 4.High-Low

essai de la direction 5.Power et de l'impédance

essai 6.Synchronization

essai du groupe 7.Full

8.Distance et protection nulle d'ordre

9.Characteristic de l'impédance

protection 10.Differential

harmonique 11.Differential

essai 12.Comprehensive de protection de lignes de micro-ordinateur de 6-35 kilovolt

examen 13.Fault

Index technique de tension de 4 phases et de sortie actuelle de 3 phases,

Signal de commutateur et mesure de temps

Règles générales pour l'usage

• L'ordinateur pilote et le système d'exploitation industriels de Windows ont été placés dans cet appareil de contrôle. Veuillez ne pas commuter "Marche/Arrêt" l'alimentation d'énergie en centre serveur trop fréquemment.

• Des interfaces d'USB sont assignées sur la plaque avant ou la plaque arrière, qui permettent l'équipement d'USB de chaud-échange (tel que le disque dur à mémoire flash, etc.), mais le dessin ou l'insertion doit être faite après que la transmission de données ait été accomplie.
• Afin de s'assurer que le système d'exploitation de Windows établi dans l'ordinateur pilote industriel peut fonctionner de façon constante, svp ne supprimez pas ou ne changez pas les documents dans le matériel et le logo sur le bureau à volonté. N'actionnez pas, changez, augmentez, supprimez ou veuillez ne pas employez le système intégré de Windows pour n'éviter aucun dommage sur le système d'exploitation. Quand utilisant le disque d'USB pour copier des données, svp assurez-vous que le disque dur à mémoire flash est clair sans virus, et aussi svp n'emploie pas le disque dur à mémoire flash pour placer d'autres logiciels dans ce système.

• En se reliant en dehors du clavier ou de la souris, svp ne reliez pas le terminal faux ; autrement le système d'exploitation de Windows ne sera pas mis en marche normalement.

• Veuillez ne pas couper l'alimentation d'énergie directement pendant la production afin d'éviter l'action fausse de protection due à la sortie incorrecte.

• Quand la quantité de commutateur est compatible avec le contact oisif et le potentiel (0~DC250V) et les utilisations ont chargé le contact, le terminal élevé (anode) du potentiel de contact devrait être relié à l'extrémité commune +KM.

• N'insérez les objets (e.g.screwdrivers, etc.) dans les fentes de ventilation ou aucune prise d'entrée-sortie. En prenant l'appareil de contrôle dans l'opération, assurez-vous que les fentes d'air, le commutateur électrique et la prise d'alimentation d'énergie à l'ensemble d'essai restent dégagés. L'instrument devrait être étendu droit, ou dévoilez la parenthèse pour le placement légèrement incliné

• Ne menez pas la puissance externe d'AC/DC dans les prises de tension et de sortie actuelle de l'appareil de contrôle.

• Si la perturbation est plus forte sur place ou la sécurité élevée est exigée, avant de faire l'essai, a rectifié le débouché de la source d'énergie ou la terre protectrice de l'appareil de contrôle svp.
• Si les données d'interface sont erronées ou vous ne pouvez pas entrer correctement quand utilisant cet essayeur, vous pouvez régler le problème comme suit : supprimez les “Para” dossier sous le “E, et puis remettez en marche le programme courant, toutes les données sur l'interface sera repris au défaut.
