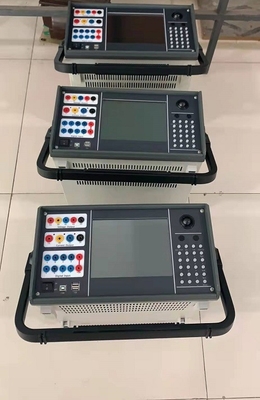

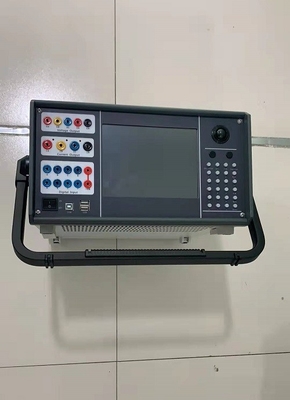

0,5 affichages triphasés tétraphasés d'affichage à cristaux liquides d'équipement de test de relais de protection de PC incorporé de classe

Tension de 4 phases et équipement de test de relais de protection de sortie actuelle de 3 phases avec le playback de défaut

Essai principal de tension de 4 phases et de sortie actuelle de 3 phases,

ESSAI 1.AC

ESSAI 2.DC

essai de la superposition 3.Harmonic

essai de la fréquence 4.High-Low

essai de la direction 5.Power et de l'impédance

essai 6.Synchronization

essai du groupe 7.Full

8.Distance et protection nulle d'ordre

9.Characteristic de l'impédance

protection 10.Differential

harmonique 11.Differential

essai 12.Comprehensive de protection de lignes de micro-ordinateur de 6-35 kilovolt

examen 13.Fault

Index technique de tension de 4 phases et de sortie actuelle de 3 phases,

Signal de commutateur et mesure de temps

Micro-ordinateur de processeur de signaux numériques

Le processeur pilote numérique ultra-rapide est adopté comme noyau de sortie de l'appareil de contrôle. l'arithmétique à double précision de 32 bits est utilisée dans le logiciel, par lequel des formes d'onde de grande précision arbitraires de chaque phase peuvent être produites. Puisque la structure intégratrice est adoptée, la structure de l'appareil de contrôle est étendue de manière compacte. La distance de la transmission de données est courte avec la structure serrée, qui surmontent le problème de moins points de sortie de forme d'onde dus à la ligne communicational de longues données et à la bande de fréquence étroite en utilisant le contrôleur d'essai commandé directement par le PC.

Tension et amplificateur de courant

Pour le courant et la tension de phase, nous persistons en adoptant le mode sortie linéaire d'amplificateur de haute performance afin de faire la source de courant et de tension directement à la sortie toutes sortes de formes d'onde à partir de la forme d'onde de C.C aux formes d'onde comprenant toutes sortes de composants de fréquence, tels que l'onde rectangulaire, la forme d'onde combinée recouverte par chaque harmonique d'ordre, la forme d'onde passagère de défaut, etc. en outre, la forme d'onde de sortie est claire et lisse sans interférence rayonnée à haute fréquence avec les équipements voisins. Elle peut simuler bien toutes sortes de caractéristiques de courant et de tension dans la circonstance du défaut de court-circuit.

Pour le circuit d'amplificateur de puissance, nous adoptons des pièces de puissance d'importation avec de haute puissance et le style de haute fidélité de module comme puissance de sortie, combinant avec la structure de dissipation thermique étendue minutieusement et raisonnablement, elle a assez la redondance de pouvoir étendu et la capacité thermique. Le circuit d'amplificateur de puissance a des protections de surchauffe, de débordement, de surtension et de court-circuit. Quand le débordement se produit dans le circuit actuel et la surcharge ou le court-circuit se produit dans le circuit de tension, il limitera le de puissance de sortie automatiquement, le commutateur outre du circuit entier d'amplificateur de puissance et donnera le signal d'alarme. Afin d'empêcher la surchauffe de l'amplificateur de puissance pendant le long temps fonctionnant sous le grand courant, un temps de logiciel terminant le système sous le grand courant est placé dans cet appareil de contrôle. Il peut fonctionner pendant une longue période où la production est 10A ou ci-dessous. Quand le courant est au-dessus de 10A, l'appareil de contrôle commencera l'ordre d'arrêt de temps de logiciel. Quand le temps est en hausse, le logiciel interdira la puissance de sortie automatiquement et donnera le signal d'alarme. Le courant à haute production est, plus le temps limiteur sera court.
