| Exactitude: | 0,02 | Tension: | jusqu'à 35kv |
|---|---|---|---|
| La charge de CT a évalué: | 1A, 5A | Actuel: | jusqu'à 3150A |
| Capacité évaluée de banc d'essai: | 10KVA | Accracy standard de CT: | 0,02% ou meilleur |
Système d'essai d'exactitude de HES-10 CT et de pinte

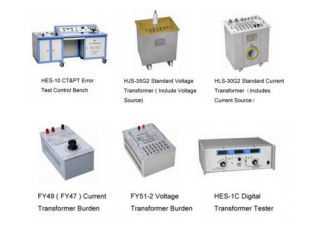

Configuration système
Description de fonction principale
| Nom de produit | Fonction principale |
| Appareil de contrôle de transformateur de HES-1C Digital | Mesure l'erreur de rapport et erreur de phase du CT et de la pinte |
| Charge du transformateur de courant FY49 | La charge secondaire du CT |
| Transformateur de courant HLS-30G2 standard | Référence du CT et fournir la source actuelle |
| Charge de transformateur de la tension FY95 | La charge secondaire de la pinte |
| Transformateur standard de la tension HJS-35G2 | Référence de la pinte et fournir la source de tension |
| Banc d'essai de HES-10 CT&PT | Pour fournir la puissance de essai du CT&PT, de la fonction de commande, de la démagnétisation de CT, etc. |
Paramètres techniques de produit
Banc d'essai de HES-10 CT&PT
| Tension d'entrée | C.A. 220V 50Hz ou 60HZ monophasé |
| Tension de sortie | C.A. 0-250V |
| Capacité évaluée | 10kVA |
| Manière réglementaire | réglage approché et ajustement précis |
| Manière d'ajustement | Ajustement manuel |
| Fonction de démagnétisation | fournissez « la démagnétisation à circuit ouvert », « démagnétisation à circuit fermé », « mesure des erreurs » |
| Fonctions de protection | fournissez au-dessus de la protection actuelle |
| L'équipement peut être installation et placé | Charge de transformateur de courant d'exercice financier, charge de transformateur de tension d'exercice financier, appareil de contrôle de transformateur de HES-1C Digital, toute autre fonction de commande etc. |
Appareil de contrôle de transformateur de HES-1C Digital
| Rate Current et tension |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V etc. (La tension 10 a évalué actuel et 15 évaluée de total) |
| Chaîne de mesure |
Gamme d'erreur de rapport : ±0.0001% | ±19.99% (trois positions : 0,1999%, 1,999%, 19,99%). Résolution minimum : 0,0001%
Gamme d'erreur de phase : ±0.01 ' | ±900 ' (trois positions : 9,00', 90,0', 900'). Résolution minimum : 0,01'
Chaîne d'impédance : 0.001Ω~ 19.99Ω. Résolution minimum : 0.001Ω
Accès : 0,001 Mme | Mme 19,99. Résolution minimum : 0,001 Mme |
| Exactitude de tension et d'affichage actuel |
Exactitude : ±1% Chaîne d'affichage : 0-199,9% |
| L'impédance secondaire du transformateur de courant standard lié à l'appareil de contrôle | ≤ 0.11Ω (cosφ = 1) |
| L'impédance secondaire du transformateur de courant examiné lié à l'appareil de contrôle | ≈ 0.003Ω (cosφ = 1) |
| Chargement du transformateur standard de tension relié à l'appareil de contrôle | ≈ 0 |
| Courant et tension d'affichage de polarité | < 30=""> |
| Puissance | < 20VA=""> |
| Rate Frequency | 50Hz ou 60HZ |
Transformateur de courant HLS-30G2 standard (incluez la source actuelle)
| Courant primaire évalué (A) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 ou plus facultatifs |
| Courant secondaire évalué | 5A, 1A |
| Calss d'exactitude | 0,02% ou classe de grande précision |
| Charge secondaire évaluée | 0,2 ohms |
| Fréquence | 50Hz ou 60HZ |
| Plage de fonctionnement | 1%--120% |
| Capacité de la source actuelle | 10kVA |
Charge du transformateur de courant FY49
| Courant évalué | 5A ou 1A (facultatifs) |
| Plage de fonctionnement | 1%--120% |
| Charge évaluée (VA) |
cosФ = 0,8 : 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA ou plus d'options cosФ = 1,0 : 2,5, 3,75, 5, 6,25, 7,5, 10 VA ou plus d'options |
| Rate Frequency | 50Hz ou 60HZ |
| Classe d'exactitude | ±3% |
Charge de transformateur de la tension FY95
| Tension évaluée | 100V, 100/√3V ou plus d'optionals |
| Chaîne d'opération | 20%--120% |
| Charge évaluée | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (charge totale : 158,75 VA) ou plus d'option |
| Erreur fondamentale | ±3% |
| Facteur de puissance | COSФ=0.8 |
| Rate Frequency | 50Hz ou 60Hz |
Transformateur standard de la tension HJS-35G3 (incluez la source de tension)
| Tension primaire évaluée | 6kV, 10kV, 15kV, 22kV, 35kV ou plus d'option |
| Tension secondaire évaluée | 100V, 100/√3V, 110V, 110/√3V, ou plus d'option |
| Classe d'exactitude | 0,05% ou classe de grande précision |
| Capacité secondaire | 0.5VA ou plus d'option |
| Facteur de puissance | cosΦ=1.0 |
| Fréquence de puissance | 50Hz |
| Gamme de tension d'opération | 20%--120% |
Câble primaire d'essai de transformateur de courant
Configuration de câble :
2000A X 3m x 1set, 1000A X 5m x 1set
500A X 1.5m x 2set, 250A X 1.5m x 2set, 100A x 1.5m x 2set
