Détails sur le produit:
Conditions de paiement et expédition:
|
| Classe: | 0,05 | Gamme actuelle: | jusqu'à 3150A, ou plus (facultatif) |
|---|---|---|---|
| Chaîne de tension: | jusqu'à 35kv | Mode d'opération: | Automatiquement par le logiciel de PC |
| Plage de fonctionnement: | 1%-120% | Fréquence évaluée: | 50/60 hertz |
| Capacité évaluée de banc d'essai: | 10KVA | Exactitude standard de CT: | 0,05% ou meilleur |
| Mettre en évidence: | Équipement de test de 35KV 0,05% CT pinte,Équipement de test de 35KV CT pinte |
||
0,05% types banc d'essai HES-10 de banc de norme d'équipement de test de CT pinte

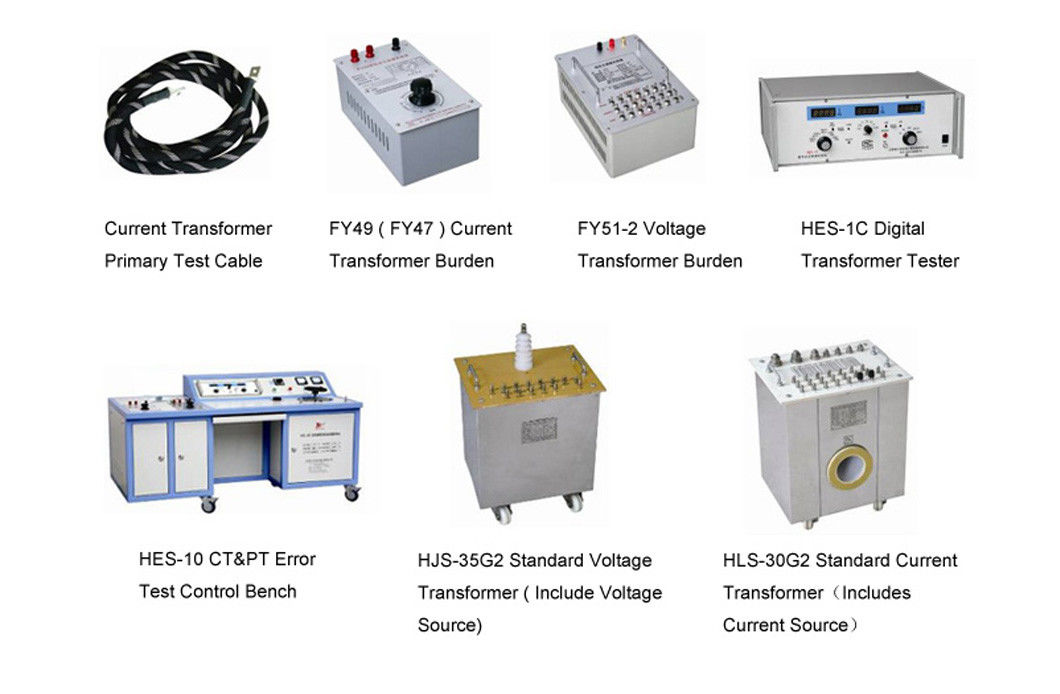

Configuration système :
1) Banc d'essai de HES-10 CT&PT
2) Appareil de contrôle de transformateur de HES-1C Digital
3) Charge du transformateur de courant FY49 (5A/1A facultatifs)
4) Transformateur de courant HLS-30G2 standard (avec la source actuelle)
5) Charge de transformateur de la tension FY95 (100V, 100/√3V ou d'autres conditions de rapport sont disponibles)
6) Transformateur standard de la tension HJS-35G2 (avec la source de tension)
7) Câble de essai primaire de transformateur de courant
8) Câble de essai secondaire de CT et de pinte
9) Logiciel d'essai de PC
Fonction principale
Essai d'erreur d'angle d'erreur et de phase de rapport de CT et de pinte
Paramètre et caractéristiques techniques
Banc d'essai de HES-10 CT&PT
| Tension d'entrée | C.A. 220+/-10% 50HZ, monophasé |
| Tension de sortie | C.A. 0-250V |
| Capacité évaluée | 10KVA |
| Méthode d'ajustement | Manuel, brut et ajustement précis |
| « Démagnétisation à circuit ouvert », « démagnétisation à circuit fermé », « mesure des erreurs » | |
| Au-dessus de la protection actuelle | |
| L'équipement peut être installation et placé : Charge de transformateur de courant d'exercice financier, charge de transformateur de tension d'exercice financier, appareil de contrôle de transformateur de HES-1C Digital, toute autre fonction de commande etc. | |
Appareil de contrôle de transformateur de HES-1C Digital
| &voltage actuel évalué | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V etc. |
| Chaîne de mesure | |
| Erreur de rapport | ±0.0001% | ±19.99% (trois positions : 0,1999%, 1,999%, 19,99%). Résolution minimum : 0,0001%. |
| Erreur de phase | ±0.01 ' | ±900 ' (trois positions : 9,00', 90,0', 900'). Résolution minimum : 0,01' |
| Impédance | 0.001Ω~ 19.99Ω. Résolution minimum : 0.001Ω |
| Accès | 0,001 Mme | 19.99ms. Résolution minimum : 0,001 Mme |
| Puissance | < 20VA=""> |
| Fréquence évaluée | 50 ou 60HZ |
Transformateur de courant HLS-30G2 standard avec le générateur actuel
| (a) actuel primaire évalué | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250 300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….ou plus (facultatif) |
| Courant secondaire évalué | 5A, 1A |
| Classe d'exactitude | 0,05% ou plus haut |
| Charge secondaire évaluée | 0,2 ohms |
| Fréquence | 50HZ |
| Plage de fonctionnement | 1% - 120% |
| Capacité actuelle de source | 10kVA ou plus |
Charge du transformateur de courant FY49
| Courant évalué | 5A ou 1A (facultatifs) |
| Plage de fonctionnement | 1%--120% |
| Charge évaluée (VA) |
CosФ = 0,8 : 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA ou plus d'options CosФ = 1,0 : 2,5, 3,75, 5, 6,25, 7,5, 10 VA ou plus d'options |
| Rate Frequency | 50Hz |
| Classe d'exactitude | ±3% |
Charge de transformateur de la tension FY95
| Tension évaluée | 100V, 100/√3V ou plus d'options |
| Chaîne d'opération | 20%--120% |
| Charge évaluée | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (charge totale : 158,75 VA) ou plus d'option |
| Erreur fondamentale | ±3% |
| Facteur de puissance | COSФ=0.8 |
| Fréquence évaluée | 50Hz |
Transformateur standard de la tension HJS-35G3 avec le générateur de tension
| Tension primaire évaluée | 6kV, 10kV, 15kV, 22kV, 35kV ou plus d'option |
| Tension secondaire évaluée | 100V, 100/√3V, 110V, 110/√3V, ou plus d'option |
| Classe d'exactitude | 0,05% ou classe de grande précision |
| Capacité secondaire | 0.5VA ou plus d'option |
| Facteur de puissance | cosΦ=1.0 |
| Fréquence de puissance | 50HZ |
| Gamme de tension d'opération | 20%--120% |
| Câble primaire d'essai de transformateur de courant |
2000A X 3m x 1set, 1000A X 5m x 1set 500A X 1.5m x 2set, 250A X 1.5m x 2set, 100A x 1.5m x 2set |
| Câble secondaire d'essai de CT pinte | Fourni |
