Système de localisation de défaut de câble de 0-8KV 0-16KV 0-32KV
I. Function
Détectez les défauts principaux d'isolation des cables électriques de classe de tension vers le haut de to32kV ; calibrez la longueur de câble ; exactement
détectez la direction et la profondeur d'enterrement de câble.
II. configuration

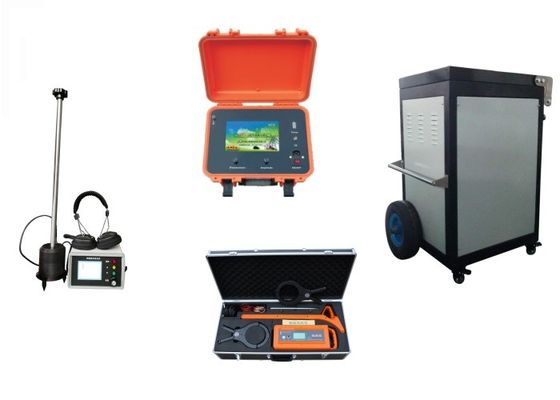

| Système de localisation de défaut de câble | Nom | Modèle | Quantité |
| TDR | XHGG501C | 1 | |
| Indicateur de Pin | XHDD503K | 1 | |
| Traceur d'itinéraire de câble | XHGX507 | 1 | |
| Générateur à haute tension | XHHV532-4C | 1 |
III. données techniques principales
1) Système d'exploitation de Windows, mode d'opération de contact, conseils en ligne experts sans fil, câble scientifique
gestion, production d'états en temps réel ; 10 analyse de superposition d'étincelle de rupture de l'impulsion 10 ; opération intégrée
les instructions, données de câble, ont mesuré des cas.
2) Fonction système : mesure de distance de défaut, emplacement de point de défaut, test de vitesse de propagation, chemin de câble
recherche, détection enterrée de profondeur, etc.
3) Méthodes d'essai : impulsion de basse tension, méthode d'étincelle de rupture, méthode audio, synchronisation acoustique-magnétique
méthode, méthode de vallée, méthode maximale, méthode d'induction électromagnétique, etc. ;
4) Contrôle d'affichage : Appareil de contrôle instantané : contrôle d'un-machine d'industriel-catégorie de 8 pouces, alimentation CC 12V/7Ah intégrée
l'approvisionnement, peut fonctionner sans interruption pendant 8 heures ; autre est commandé par le micro-ordinateur d'un seul morceau,
affichage de table d'indicateur ;
| Chaîne d'essai | |
| distance d'essai | 30km |
| profondeur de détection | 2-10m |
| Exactitude de mesure | |
| erreur de mesure approximative | ±10m (valeur absolue) ou 1% |
| Fréquence d'échantillonnage | 100MHz |
| résolution minimum | 0.5m (100m/us) |
| Méthode de prélèvement : | L'échantillonnage continu complètement automatique, ne manquent jamais n'importe quelle forme d'onde simple de décharge |
| Impulsion de basse tension | Largeur : amplitude 0.1uS et 2uS : 100Vpp |
| De puissance de sortie | puissance de chemin : 10W, puissance d'impact : 0 | 200W |
| Haute tension d'impact | 0~8KV 0~16KV 0~32KV |
| Mettez-vous actuel en court-circuit | 0 | 320mA |
| Brûlure par la puissance | 0 | 2450J |
IV. introduction de chaque partie
1. TDR
Introduction
Système d'exploitation de Windows, mode d'opération de contact, conseils en ligne experts sans fil, câble scientifique
gestion, production d'états en temps réel ; 10 analyse de superposition de vague d'étincelle de rupture de l'impulsion 10 ; intégré
instructions d'opération, données de câble, cas mesurés, etc. ;
Avec s'étendre, mesure de vitesse, gestion de câble et autre
Fonctions
fréquence d'échantillonnage 100MHz, résolution minimum 0.5m (100m/us)
L'échantillonnage continu complètement automatique, ne manquent jamais n'importe quelle forme d'onde de décharge ;
Méthode d'essai : méthode d'étincelle de rupture, méthode d'impulsion de basse pression, méthode d'analyse multiple de forme d'onde
Caractéristiques principales :
| Amplitude d'impulsion | 100Vpp |
| Durée d'impulsion | 0.1uS et 2uS |
| Distance de mesure | Smax : 30km |
| Smin : 15m | |
| Erreur de mesure | erreur absolue de mesure approximative : ±10m |
| erreur relative de mesure brute : ±1% (DL/T849.1-2004 ne spécifie pas plus que le ± (1% L + 20) m où : L est la longueur de câble) | |
| Mode d'alimentation d'énergie | l'approvisionnement d'alimentation CC 12V/7Ah intégré, peut fonctionner sans interruption pour 6 heures ou alimentation d'énergie externe à C.A. 220V 50Hz |
2. PinpointerMC-33
Utilisation : Travail avec le générateur à haute tension pour déterminer l'emplacement précis du point de défaut, c.-à-d.,
pour accomplir la tâche de positionnement précise dans la marge approximative de mesure du point de défaut de câble.
Composez-vous :
Ordinateur central, capteur synchrone acoustique et électromagnétique, écouteur anti-bruit et chargeur
Fonction et index
1) les ondes acoustiques et les ondes électromagnétiques produites quand le point de défaut est déchargé peuvent être
a synchroniquement reçu pour déterminer la position du point de défaut de câble.
2) fonction ponctuelle synchrone acoustique et magnétique
Bande de signal acoustique : fréquence centrale 400Hz, profondeur de bande : 200Hz
Signal : 80dB
Exactitude ponctuelle : 0.1m
3) Alimentation d'énergie
Batterie : batterie au lithium incorporée, tension nominale : 7.4V, capacité : 3000AH
Consommation : 300mA, travaillent sans interruption des heures du temps >9
4) affichage : AFFICHAGE À CRISTAUX LIQUIDES 320 X 240
5) Condition de travail : la température : -10℃-40℃, humidité : 5-90%RH, latitude<4500m>
Traceur d'itinéraire de câble
Utilisation : Le mètre de chemin de câble est un instrument spécial pour détecter exactement la position et la profondeur d'enterrer
câble dans une certaine gamme ; la détection de chemin est accomplie par le récepteur de signal de générateur de signaux et de chemin de chemin
(mètre de point fixe de défaut de câble) ; La coopération entre les deux utilisations l'opération de placer exactement
le chemin de câble dans le câble approximatif incluant la gamme.
Composition principale
La détection de chemin se compose principalement de générateur de signaux et de récepteur de chemin
Indexez le paramètre
| Récepteur | ||
| Fréquence de travail |
Basse fréquence (815hz), de fréquence moyenne (8kHz), haute fréquence (33kHz), radiofréquence (83Khz), 50Hz
|
|
| Mode aérien |
vallée de vague (mode zéro), méthode maximale de vague (mode maximal), méthode de tension d'étape et maintenir la méthode actuelle (vue d'A) |
|
| Mode fonctionnant | continuez le signal d'onde rectangulaire | |
| Force du signal | diagramme d'échelle, gamme numérique 0-999 | |
| Contrôle de gain | ajustement manuel, dynamique : 100dB | |
| Détectez la profondeur | profondeur maximum >5m | |
| Le maximum détectent la distance | 30km | |
| Mesure de profondeur | le maximum détectent des 10m | |
| Exactitude : basse fréquence | fréquence de radia du ± (1-5) %≤2.5m : ± (5-12) %≤2.5m | |
| générateur de signaux de chemin | ||
| Fréquence de travail |
basse fréquence (815hz), de fréquence moyenne (8kHz), haute fréquence (33kHz), radiofréquence (83Khz)
|
|
| Mode de travail |
direct-connexion, méthode de accouplement (méthode de bride), méthode d'induction |
|
| charge | 5 Ω-3000 Ω | |
| Affichage d'impédance | 5 chiffres | |
| surchauffe et débordement | protection automatique | |
| puissance de sortie | bas, moyen et haut | |
4. générateur à haute tension
Le dispositif intègre une source à haute tension de C.C, un condensateur de stockage, un dispositif de boule de décharge, un automatique
dispositif de décharge, et un appareil de contrôle de défaut de câble dans un instrument expérimental à extrémité élevé de type chariot. Le dispositif
résout complètement les problèmes de la commodité, de la portabilité, de la sécurité et de la fiabilité du dispositif expérimental traditionnel.
L'instrument adopte les composants électroniques à haute tension spéciaux et à haute fréquence à haute précision et de forte stabilité
technologie à haute tension pour rendre la structure entière simple. Afin de préserver l'habitude d'utiliser le transformateur
et la boîte de fonctionnement pour produire de la haute tension de C.C, le générateur d'impulsion adopte l'opération humanisée de conception
le mode et intègre la conception de circuit fiable micro. Sûr et fiable, visuellement intuitif. Effectuez vraiment l'impact
de non mauvais, mais a également l'impact de synchronisation automatique, l'impact manuel et la résistance à la pression. Elle est le la plupart humanisé
type équipement à haute tension de chariot d'impact de C.C dedans
C'est le produit idéal pour notre détection de défaut de cable électrique.
les caractéristiques de fonctionnement principales :
La sortie d'impulsion à haute tension de ★ est uniforme et contrôlable ;
Le ★ avec un affichage de niveau d'indicateur du double 1,5 de courant et de tension, intuitif et clair, le procédé de décharge d'impact est clair d'un coup d'oeil ;
Mesure latérale à haute tension de tension de ★, précise en temps réel ;
★ avec la protection nulle de début, sûr et fiable ;
La conception à haute tension unique de mesure de ★, dans l'état d'arrêt, déchargera automatiquement la capacité interne du dispositif ;
Le ★ le temps de décharge peut être choisi entre la synchronisation et le mode manuel ;
★ avec la fonction de tension de tenue de C.C ;
Le ★ intérieurement a installé le module à haute précision de forme d'onde d'échantillonnage de défaut de câble d'essai ;
Chariot convivial à conception de ★ pour le mouvement facile.
Index technique principal :
| Haute tension d'impact | 0~8KV 0~16KV 0~32KV facultatif |
| Pression partielle à haute tension |
exactitude de tension de 1,5
|
| Condensateur intégré |
64/16/4μF
|
| Puissance de décharge | 2450J |
| temps d'impact | impact automatique pendant environ 5 secondes, temps de contrôle manuel |
| Puissance d'impact | 2KVA |
| Volume | 580L × 1080H du × 370W |
| Poids | pas davantage que 125KG (4uF) |
| Alimentation d'énergie fonctionnante | C.A. 220V±10% 50Hz±2Hz |
| Température ambiante | -20~+50°C |
