| Tension de décharge d'essai: | 100KV, 200KV, etc. (facultatifs) | Manière de contrôle: | PLC, ordinateur industriel |
|---|---|---|---|
| Objet d'essai: | câbles électriques, isolateurs, transformateur de puissance, etc. | Fonction d'essai: | Essai de tension de tenue |
| Énergie de remplissage: | 2.5KJ-540KJ (facultatif) | Capacité évaluée de remplissage de dispositif de C.C: | 2.5KVA-50KVA (facultatif) |
| Mettre en évidence: | Équipement d'essai à haute tension de 540KJ 200KV,équipement d'essai à haute tension de 0.3ohm 540KJ,Essai de tension de tenue aux chocs 540KJ |
||

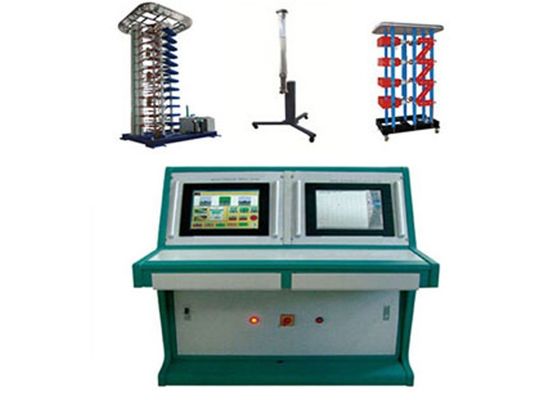

Système de test de tension d'impulsion de HT
1. Utilisé pour la tension de tenue aux chocs de éclairage d'essai des câbles électriques et des accessoires, isolateurs,
transformateurs de puissance, etc…
2. Tension de décharge d'essai (tension d'impulsion nominale) : 100KV, 200KV, etc. (facultatifs)
3. Contrôle de PLC, ordinateur pilote industriel, unité de mesure puissante d'oscilloscope
4. Énergie de remplissage : 2.5kJ-540kJ et (facultatif)
5. Capacité évaluée de dispositif de remplissage de C.C : 2.5kVA-50KVA (facultatif)
6. Avec la fonction de déclencheur
États d'opération
1. altitude : ≤1000m
2. La température d'environnement : -10℃-45℃
3. Hygrométrie : ≤90%
4. États d'opération : d'intérieur
5. Capacité de résistance de tremblement de terre : niveau 8 dans la force
6. Fondre la résistance : <0.3Ω
7. États d'opération : propre, aucune poussière
Caractéristique
1. Système de test d'impulsion : 100kV, série 200kV (facultative)
2. Niveau de tension de remplissage : 100kV-3600kV et (facultatif)
3. Type de V et de H cadres de structures pour l'option
4. Forme d'onde produite comprenant : Impulsion de éclairage standard, interruption de éclairage, commutation standard
impulsion et impulsion de changement spéciale, aussi la vague d'impulsion de commutation d'oscillation et vague raide
le câble soit produit avec le dispositif approprié supplémentaire.
5. Haute précision, commodité et fiabilité
6. 15" affichage à cristaux liquides, avec la mesure puissante d'oscilloscope
7. PLC et gestion par ordinateur industrielle, et avec le logiciel d'analyse puissant
8. Lacunes ouvertes/enveloppées mettant le feu au système
9. Dispositif mobile de coussin d'air
Index technique
| Générateur | |
| Tension de charge | 100-3600kV (et), facultatif |
| Énergie de remplissage | 2.5kJ-540kJ (et), facultatif |
| Capacité d'impulsion | 0.0833uF |
| Tension de charge d'étape | ±100kV, ±200kV, facultatif |
| Forme d'onde de tension d'impulsion | |
| Impulsion de éclairage standard | 1.2±30%/50±20%uS, oscillation à la crête n'est pas de dépasser 5% d'amplitude |
| Impulsion de changement standard | 250±20%/2500±60%uS |
| Impulsion de vague d'interruption et impulsion spéciale de forme d'onde | |
| Efficacité de générateur | |
| Impulsion de éclairage (aucune charge) | ≥90% |
| Impulsion de changement (à la charge de 3000pF) | ≤70% |
| Dispositif de remplissage de C.C (la régulation de tension de Forthyristor, régulation de tension de automatique-remplissage la tension changeant avec du temps sera indiquée) | |
| Tension de charge | 0-200kV |
| Transformateur imprégné d'huile (avec la pile de silicium de redresseur intérieure) | 50-100kV/380V/2.5-50KVA (facultatif) |
| Diviseur de résistance de C.C | 100kV, 200MW |
Système ouvert/enveloppé de mise à feu d'espace : automatique/manuel et avertissement
De contrôle des opérations : manuel et automatique
