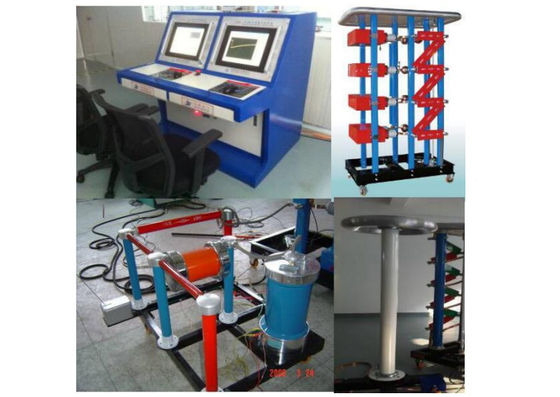

1,0% équipement d'essai à haute tension, système de test de tension d'impulsion 30KJ

Système de test CDJS-300-30 de tension d'impulsion de HT

1) Utilisé pour la tension de tenue aux chocs de éclairage d'essai des câbles électriques et des accessoires, isolateurs,

    transformateurs de puissance, etc…

2) Tension de décharge d'essai (tension d'impulsion nominale) : ±300KV

3) Exactitude de réglementation : 0.1KV

4) Contrôle de PLC, ordinateur pilote industriel, unité de mesure puissante d'oscilloscope

5) Énergie évaluée : 30KJ

6) Capacité évaluée de dispositif de remplissage de C.C : 5kVA

7) Avec la fonction de déclencheur

Comportement de système

Caractéristique générale et paramètre technique

1) Utilisé pour examiner la tension de tenue de tension de choc de foudre des câbles électriques et des accessoires, isolateurs,

    transformateurs de puissance, etc…

2) Tension totale de décharge (tension d'impulsion nominale) : ± 300 kilovolts

3) Énergie nominale : 30 kJ

4) Forme d'onde de tension : µS 1,2/50

5) Incertitude de tension de charge : <>

6) Temps d'opération : 90 secondes utilisées pour la haute tension > 2/3 * tension nominale ; 45 secondes ont employé pour

Corps de générateur de tension d'impulsion IVG-300/30

1) Tension totale de décharge : ± 300 kilovolts

2) Énergie évaluée : 30kJ

3) Étape évaluée de la tension 1 de décharge : 100 kilovolts

4) Forme d'onde de tension : µS 1,2/50

5) Temps avant de vague : 1.2±30%μs

6) Temps de vague de queue : 50±20%μs, oscillation à la crête ne pas dépasser 5% d'amplitude

7) Étape : 3

8) Capacité d'étape : 2,0 µF/100kV

9) Capacité de charge : 300pF-3000pF

Dispositif de remplissage de C.C LGR-100

1) Adoption d'un régulateur entraîné par un moteur électrique pour ajuster la tension de charge

2) Facile à utiliser et tension de charge

3) Capacité évaluée : 5kVA

4) Tension évaluée : 50kV/200V

Diviseur de tension CR-300 de atténuation faible

1) Tension nominale : ± 300 kilovolts

2) Capacité évaluée : 300 PF

3) Réponse d'onde rectangulaire : ≤ 100nS de Tα

4) Au-dessus de la pousse : ≤ 20% de β

5) Incertitude de facteur de clivage : ≤ 1,0% de Kε

6) Composez-vous du condensateur et avec la fente d'interface de tige de court-circuit en bride de condensateur.

7) Une résistance plus humide adopte le multi-segment distribué et le condensateur est structure de non-inductance.

8) Le bras de BT se compose des condensateurs monolithiques de non-induction en parallèle.

Système de contrôle de tension d'impulsion IGCS-300

1) Comportez de l'ordinateur pilote industriel, PLC, dispositif de réglementation actuel constant intelligent, impulsion d'allumage

    amplificateur, armoire d'opération de PLC, carte de saisie de données, imprimante.

2) Communication avec le PLC par la fibre optique

3) Logiciel professionnel à programmer et concevoir, facile à l'opération

4) Des paramètres fonctionnants et le résultat de mesure sont montrés dans l'écran d'ordinateur dans le chiffre directement

5) Des arrangements, les paramètres d'opération, de mesure et l'analyse de diagramme peuvent être accomplis dans l'ordinateur

6) Avec le contrôle automatique d'ordinateur et le contrôle de secours manuel

7) Système de mesure avec l'oscilloscope numérique de TDS-2012C

8) Avec deux différents canaux de mesure dans l'oscilloscope

9) Logiciel puissant de mesure (logiciel de test de système d'ATS)

10) Gamme d'arrangement de tension de charge : 0.0~100kV

11) Tension locale : 10.0~100kV

12) Exactitude de réglementation : 0.1kV

13) Instabilité de tension de charge : ≤±0.5%

14) Gamme survoltrice d'arrangement de temps de tension : 30~190s avec 1s l'exactitude de réglementation, retard de l'alarme 2s.

15) Temps d'essai plaçant la gamme : 0~99times avec 1 exactitude de réglementation de temps

16) Écran de visualisation : 17" AFFICHAGE À CRISTAUX LIQUIDES

Système de mesure de l'oscilloscope TDS 2012C Digital

1) Canaux : Double

2) Largeur de bande : 100MHz

3) Taux d'échantillonnage : 1.25Gs/s

4) Résolution verticale : 9 bits

5) Affichage : Coloré

6) Précision verticale : ± 2%

7) Précision horizontale : ± 0,01%

8) Fonction de déclencheur : déclencheur de pré-déclencheur et de signal et imposer le déclencheur

9) Chaîne de tension : 200mV - crête-crête 800V (avec la sonde à haute tension)

Pièces de rechange et accessoires

1) Décharge de sécurité fondant l'enjeu de cuivre : 2m

2) Câble cuivre de tresse : 5 m

3) Décharge de sécurité fondant le câble cuivre : 40 m

4) Cable électrique, câble de sonde et câble de commande.

5) Tête de vague, queue de vague, résistance de remplissage (somme : 12pcs)

6) Système de contrôle interne, alimentation d'énergie, lignes (complètes)

7) Diviseur de corps-atténuation à haute tension, produit de corps-essai (complet)

8) Contrôle avec les relais disponibles, fusible - 5pcs

9) Soutien du certificat de caractéristiques et de qualité

10) Autorités le rapport des essais

11) Transformateur d'approvisionnement d'isolement (DIST-5kVA/380/220 50Hz) : Empêchez la puissance de retour - 1 réglé

12) Générateur d'impulsion d'allumage (AMF-10) - 1 ensemble

13) Imprimante A4 - 1 ensemble
