Détails sur le produit:
Conditions de paiement et expédition:
|
| Classe standard de CT: | 0,05, 0,02….0,005 (facultatif) | Appareil de contrôle de transformateur de Digital: | 2% |
|---|---|---|---|
| Application: | Laboratoire, fabricant de CT pinte | Capacité évaluée: | 25KVA |
| Gamme actuelle: | 5-5000A | Secondaire évalué: | 1A, 5A |
| Mettre en évidence: | équipement de test de 5000A CT pinte,Équipement de test de 35KV CT pinte,0.02% current transformer analyzer |
||

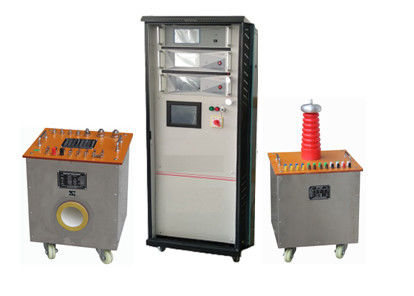

Type système MCHZDZ-3Z de Cabinet de banc d'essai de CT pinte
Configuration système
1) Type complètement automatique banc de Cabinet de HZDT de contrôle
2) Appareil de contrôle de transformateur de Digital
3) Charge de transformateur de courant (5A/1A facultatifs)
4) Transformateur de courant standard (avec la source actuelle)
5) Charge de transformateur de tension
6) Transformateur standard de tension (avec la source de tension)
7) Câble de essai primaire de transformateur de courant
8) Câble de essai secondaire de CT et de pinte
9) Logiciel d'essai de PC
Fonction principale
Essai d'erreur d'angle d'erreur et de phase de rapport de CT et de pinte
Paramètre et caractéristiques techniques
Banc d'essai de HES-10 CT&PT
| Tension d'entrée | C.A. 220+/-10% 50HZ+/-0.5hz |
| Tension de sortie | C.A. 0-250V |
| Capacité évaluée | 25KVA |
| « Démagnétisation à circuit ouvert », « démagnétisation à circuit fermé », « mesure des erreurs » | |
| Au-dessus de la protection actuelle : >100A | |
| Charge de transformateur de courant d'exercice financier, charge de transformateur de tension d'exercice financier, appareil de contrôle de transformateur de HES-1C Digital, toute autre fonction de commande etc. | |
Appareil de contrôle de transformateur de Digital
| Chaîne de tension | 150V, 100V, 100/√3V (personnalisation disponible) |
| Gamme actuelle | 5A, 5A, 1A, 0.5A |
| Classe d'exactitude | 2,0 |
| Erreur de rapport | ±0.0001% | ±19.99% |
| Erreur de phase | ±0.01 ' | ±900 ' |
| Impédance | 0.001Ω~ 19.99Ω. Résolution minimum : 0.001Ω |
| Accès | 0,001 Mme | 19.99ms. Résolution minimum : 0,001 Mme |
| Fréquence évaluée | 50 ou 60HZ |
Transformateur de courant standard avec le générateur actuel
| Courant primaire évalué (A) | 5-5000A |
| Courant secondaire évalué | 5A ou 1A |
| Classe d'exactitude | 0,02%, 0,05%, 0.05S%, 0,01%, 0,005% (facultatifs) |
| Charge secondaire évaluée | 0,2 ohms |
| Fréquence | 50HZ |
| Plage de fonctionnement | 1%--120% |
| Capacité de source actuelle | 25kVA ou plus |
Boîte complètement automatique de charge de transformateur de courant
| Courant évalué | 5A, 1A |
| Plage de fonctionnement | 1%--120% |
| Charge évaluée (VA) | 2.5VA-60VA (la personnalisation est disponible) |
| Rate Frequency | 50Hz ou 60HZ |
| Classe d'exactitude | ±3% |
| Facteur de puissance | 0,8, 1,0 |
| Complètement automatiques, trois phases peuvent être examinées à la même chose | |
Boîte complètement automatique de charge de transformateur de tension
| Tension évaluée | 100V, 100/√3V ou plus d'options |
| Chaîne d'opération | 20%--120% |
| Charge évaluée | 1.25VA-80VA (la personnalisation est disponible) |
| Erreur fondamentale | ±3% |
| Facteur de puissance | 0,8, 1,0 |
| Fréquence évaluée | 50Hz ou 60Hz |
Transformateur standard de tension avec le générateur de tension
| Tension primaire évaluée | 6kV, 10kV, 15kV, 22kV, 35kV ou plus d'option |
| Tension secondaire évaluée | 100V, 100/√3V, 110V, 110/√3V, ou plus d'option |
| Classe d'exactitude | 0,05% ou classe de grande précision |
| Capacité secondaire | 0.5VA ou plus d'option |
| Facteur de puissance | cosΦ=1.0 |
| Fréquence de puissance | 50HZ |
| Gamme de tension d'opération | 20%--120% |
