| Classe standard de CT: | 0.01S, 0,05, 0,02, 0,01… facultatif | Pinte standard: | 0,05 classes |
|---|---|---|---|
| Gamme actuelle: | 5-5000A, ou plus pour l'option | Chaîne de tension: | 6KV-220KV |
| Transformateur d'excitation: | 10KVA | Fréquence évaluée: | 50 ou 60hz |
| Logiciel de PC: | Disponible | Exactitude d'appareil de contrôle de transformateur: | 2% |
| Mettre en évidence: | 0.01S équipement de test portatif de la classe 5000A,équipement de test portatif de la classe 0.01S,Transformateur potentiel actuel de classe de 220KV 0.01S |
||

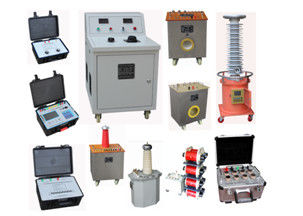

Système HES-30 d'équipement de test de CT pinte
Configuration
| CT standard, ±0.01S% |
| Pinte standard (6kV-38.5kV), ±0.05% |
| Pinte standard (110/√3kV, 220/√3kV), ±0.05% |
| Charge de CT (5A, 1A), ±3% |
| Charge de pinte (100V, 100/√3V, 100/3V), ±3% |
| Charge de pinte (110V, 110/√3V, 110/3V), ±3% |
| Appareil de contrôle de transformateur (calibreur), ±2% |
| Générateur actuel |
| Générateur de tension |
| Source à haute tension résonnante |
| Diviseur de tension d'induction |
| Câbles secondaires d'essai |
| Logiciel d'essai de PC |
| Banc de contrôle d'essai de CT pinte |
Paramètre technique
Banc de contrôle d'essai de HES-30 CT/PT
| Tension d'entrée : | C.A. 220V±10%, 50Hz, monophasé |
| Courant d'entrée : | C.A. 0-120A |
| Capacité évaluée : | 30kVA |
| Tension de sortie : | C.A. 0-250V |
| Courant de sortie : | C.A. 0-120A |
| Ajustement de tension de sortie : | Si le réglage approché et l'ajustement précis |
| Fonction de protection : | Fourni au-dessus de la protection actuelle et de surtension |
| Fonctions de conversion de sortie : | Reliez aux fonctions actuelles de conversion source/source de tension |
| La structure de banc : | Structure horizontale |
| Indicateur de puissance : | LED, courant de sortie, tension de sortie |
| Couleur du banc | Gris 7035 |
Appareil de contrôle de transformateur de HES-1Bx
| Article de mesure : | Erreurs de rapport et erreurs de phase du CT et de la pinte |
| Courant évalué : | 5A, 1A |
| Tension évaluée : | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Multiplicateur : | 1/√3, 1/3, 1, 1,5, 2 |
| Classe d'exactitude : | ±2% |
| Chaîne d'opération : | (1%-120%). Dans, (20%-120%). L'ONU |
| Fréquence : | 50Hz ou 60Hz |
| Gamme d'erreur de rapport : | ±0.0001% | ±19.99% (3 gammes : 0,1999%, 1,999%, 19,99%). |
| Résolution minimum : 0,0001%. | |
| Gamme d'erreur de phase : | 0,01' | ±900 ' (3 gammes : 9,00', 90,0', 900') |
| Résolution minimum : 0,01' | |
| Chaîne d'impédance : | 0.001Ω~ 19.99Ω. |
| Résolution minimum : 0.001Ω. | |
| Chaîne d'accès : | 0,001 Mme | Mme 19,99. |
| Résolution minimum : 0,001 Mme. | |
| Fonction d'alarme : | Si le bruit et la fonction légère d'alarme quand la polarité anormale ou rapport contradictoire. |
|
Charge d'entrée : |
- Du côté secondaire standard de CT : ≈0.11Ω, COSφ≈1.0 - Du côté secondaire de CT d'objet d'essai : ≈0.003Ω, COSφ≈1.0 - Du côté secondaire standard de pinte : ≈0.05VA (100V) |
| Interface de communication : | Si l'interface de communication périodique du PC RS232 |
| Modèle d'affichage : | Affichage à cristaux liquides |
| Alimentation d'énergie : | C.A. 220V±10%, 60Hz |
| Puissance : | < 20VA=""> |
| Type de produit : | Type portatif. |
Charge FY47-49 de CT
| Courant évalué : | 5A, 1A |
|
Facteur de puissance et charge évaluée : |
In=5A : COSФ=0.8 : 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 2.5/3.75/5/6.25/7.5/10VA (plus d'option disponible) In=1A : COSФ=0.8 : 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0 : 2.5/3.75/5/6.25/7.5/10VA (plus d'option disponible) |
| Classe d'exactitude : | ±3% |
| Chaîne d'opération : | (1%-120%). Dans |
| Fréquence : | 50Hz ou 60Hz |
| Tension de tenue : | 2kV/1min |
| Isolation : | Air |
| Modèle fonctionnant : | À court terme (utilisé dans le système d'essai d'exactitude de CT) |
| Type de produit : | Type portatif. |
Câbles à forte intensité d'essai du CT
Les câbles inclut : 3000A (600mm2) X 3m x 2pcs, 1000A (200mm2) X 5m x 1pc
500A (100mm2) X 3m x 2pcs, 250A (50mm2) X 3m x 2pcs
HLB-50G1 CT standard
|
Courant primaire évalué (A) : |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (plus d'option disponible) |
| Courant secondaire évalué : | 5A, 1A |
| Rapport actuel évalué : | 5A~5000A/5A, 5A~5000A/1A (plus d'option disponible) |
| Classe d'exactitude : | 0.01S% (0,05%, 0,02%, 0,01% ou meilleurs sont disponibles) |
| Charge secondaire évaluée : | 0.2Ω (la charge est 5VA à I2 = 5A, charge est 0.2VA à I2 = 1A) |
| Facteur de puissance : | COSΦ=1.0 |
| Plage de fonctionnement : | (1%-120%). Dans |
|
Mode de connexion : |
Les terminaux fixes de connexion à la chaîne de Pri.current est 5A-450A La connexion de fonction émulation avec 2 tours à la chaîne de Pri.current est 500A-900A La connexion de fonction émulation avec 1 tour à la chaîne de Pri.current est 1000A-5000A |
| Fréquence : | 50Hz ou 60Hz |
| Niveau de tension : | C.A. 600V |
| Tension de tenue : | 2000V 1min |
| Milieu isolant : | Air |
Générateur actuel de SLQ-30KVA
| Tension d'entrée : | C.A. 0-250V |
| Courant de sortie : | C.A. 0-5000A |
| Capacité évaluée : | 30kVA |
| Courant d'entrée évalué : | C.A. 120A |
| Fréquence : | 50Hz ou 60Hz |
| Modèle de sortie actuelle : |
Le terminal fixe au courant est 50A, 200A, 500A la connexion d'À travers-trou au courant est 500A-5000A |
| Les produits forment : | Boîte d'acier inoxydable |
| Condition de travail : | 0 - 40ºC, ≤ 90% de Rhésus |
Charge de FY95-1 pinte
| Tension évaluée : | 100V, 100/√3V, 100/3V |
| Facteur de puissance : | COSФ=0.8, COSФ=1.0 |
| Charge évaluée (VA) : |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (plus d'option disponible) |
| Charge de sortie totale : | 308.75VA (plus d'option disponible) |
| Classe d'exactitude : | ±3% |
| Chaîne d'opération : | (20%-120%). L'ONU |
| Fréquence : | 50Hz ou 60Hz |
| Tension de tenue : | 2kV/1min |
| Isolation : | Air |
| Modèle fonctionnant : | À court terme (utilisé dans le système d'essai d'exactitude de pinte) |
HJB-35G3 pinte standard
| Tension primaire évaluée : | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Tension secondaire évaluée : | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Rapport évalué de tension (kilovolt) : |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Classe d'exactitude : | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Charge secondaire évaluée : | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Facteur de puissance : | COSΦ=1.0 |
| Plage de fonctionnement : | (20%-120%). L'ONU |
| Fréquence : | 50Hz ou 60Hz |
| Isolation : | Bâti de résine époxyde |
HJB-220G3 pinte standard
| Tension primaire évaluée : | 110/√3kV, 220/√3kV |
| Tension secondaire évaluée : | 110V, 110/√3V, 100V, 100/√3V |
|
Rapport évalué de tension : |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Classe d'exactitude : | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Charge secondaire évaluée : | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Facteur de puissance : | COSΦ=1.0 |
| Plage de fonctionnement : | (20%-120%). L'ONU |
| Fréquence : | 50Hz /60Hz |
| Isolation : | Gaz SF6 |
Générateur de la tension SYQ-5/50
| Tension d'entrée : | C.A. 0-250V |
| Capacité évaluée : | 5kVA |
| Tension de sortie évaluée : | C.A. 50kV |
| Courant de sortie : | C.A. 100mA |
| Tension de mesure : | C.A. 0-100V (50kV/100V) |
| Isolation : | Huile |
| Application de produit : | Le produit est un générateur de tension, et utilisé pour l'essai inductif d'exactitude de pinte avec le niveau de tension 6kV-38.5kV |
Source HJC-80 à haute tension résonnante
|
Application de produit : |
Le système est un générateur de tension, et utilisé pour l'essai capacitif d'exactitude de pinte avec le niveau de tension 110/√3kV et 220/√3kV |
| Tension d'entrée évaluée : | C.A. 220V |
| Tension de sortie évaluée : | C.A. 0~200 kilovolts |
| Capacité évaluée : | 200 kVar |
| Courant de sortie maximum : | C.A. 1,0 A |
| Fréquence : | 50Hz ou 60Hz |
| La capacité de l'objet CVT : | 0.004uF ~0.02uF |
| Condition de fonctionnement : | La température : -10OC | +50 OC |
| Rhésus : jusqu'à 85% (maximum 90%, sans condensation) |
LCB-10KVA/10KV excitant le transformateur
| Tension d'entrée : | C.A. 0 - 250V, 50Hz |
| Tension de sortie : | C.A. 0 - 10kV, 50Hz |
| Courant de sortie : | C.A. 0-1A |
| Capacité évaluée : | 10kVA |
| Isolation : | Sec |
| Poids : | | 50 kilogrammes |
Réacteur de DKQ-40KVA/40KV
| Capacité évaluée : | 40kVA/stage |
| Tension évaluée : | C.A. 40 kV/stage |
| Courant évalué : | C.A. 1 A/stage |
| Chaîne d'inductance : | 125H-500H/stage |
| Isolation : | Bâti de résine époxyde |
| Poids : | | 60 kg/stage |
| Quantité : | 5pcs |
Diviseur de tension inductif de HJF
| Classe d'exactitude : | 0,001% |
| Rapport de tension fixe : | 10-1, 10-2, 10-3 |
| Rapport de tension de Variablle : | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). L'ONU |
| Impédance d'entrée : | >100kΩ |
| Impédance de sortie : | <3> |
| Chaîne de Votage d'entrée : | C.A. maximum 600V |
| Tension de sortie : | C.A. maximum 0~600V |
| Chaîne d'opération : | (20%--120%). L'ONU |
| Fréquence : | 50/60Hz |
| La température : | 5°C | 40°C |
| Hygrométrie (Rhésus) : | <85> |
| Poids : | ~15kg |
