Détails sur le produit:
Conditions de paiement et expédition:
|
| affichage: | LED | Classe standard de CT: | 0,02 |
|---|---|---|---|
| Courant primaire: | 0.6-60A | Courant secondaire: | 1-50mA |
| Chaîne d'opération: | 1-120% | Fréquence évaluée: | 50/60 hertz |
| Courant de sortie: | 5 - 100A | Capacité évaluée: | autour de 500VA |
| Mettre en évidence: | 0.02 Class CT PT Test Equipment,02 équipements de test de CT pinte de classe,50HZ 0.02 Class CT Test Kit |
||

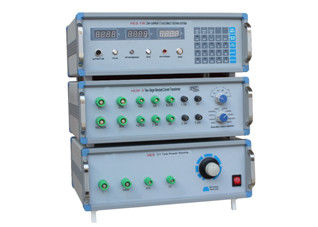

0,02 systèmes de test à faible intensité de CT d'équipement de test de la classe 60A CT pinte
Configuration système
Appareil de contrôle à faible intensité de CT
Transformateur de courant standard à deux étages
Source d'énergie d'essai de CT
Paramètre technique
Appareil de contrôle à faible intensité de CT (pont)
| Affichage : | LED |
| Article de mesure : | Erreurs de rapport et erreurs de phase du CT à faible intensité |
| Courant évalué : | 1mA, 2mA, 5mA, 20mA, 50mA |
| Multiplicateur : | 0,5, 1, 1,5, 2, 3 |
| Classe d'exactitude : | ±2% |
| Chaîne d'opération : | (1%-200%). Dans |
| Fréquence : | 50/60Hz |
| Gamme d'erreur de rapport : | ±0.0001% | ±19.99% (trois positions : ‰ 1,999 ‰, 19,99 ‰, 199,9) |
| Résolution minimum : 0,0001%. | |
| Gamme d'erreur de phase : | 0,01' | ±900 ' (trois positions : 9,00', 90,0', 900') |
| Résolution minimum : 0,01' | |
| Fonction d'alarme : | Si le bruit et la fonction légère d'alarme quand la polarité anormale ou rapport contradictoire. |
| Charge fournie pour l'objet CT : | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Charge d'entrée de côté standard : | 10Ω (COSφ=1.0) |
| Interface de communication : | Si l'interface de communication RS232 périodique |
| Alimentation d'énergie : | C.A. 220V±10% |
| Puissance : | < 20VA=""> |
Transformateur de courant standard de Two-Satge
| Fréquence : | 50Hz/60Hz |
| (a) actuel primaire : | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Actuel secondaire (mA) : | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Rapport actuel évalué : | Combinaison arbitraire de PRI, de courant et de Sec.Current |
| Classe d'exactitude : | 0,02% |
| Chaîne d'opération : | (5%-300%). Dans |
| Charge secondaire : | 10Ω |
| Facteur de puissance : | COSΦ=1.0 |
| Niveau de tension : | C.A. 600V |
| Isolation : | Air |
| Condition de fonctionnement : | La température : -5 OC | +40 OC |
| Hygrométrie (Rhésus) : jusqu'à 85% (90% maximum) | |
| Dimension (millimètre) : | 460x380x160 |
| Poids (kilogramme) : | ~15kgs |
Source d'énergie d'essai de CT
| Tension d'entrée : | C.A. 220V±10% 50/60Hz |
| Courant de sortie : | C.A. 5A, 50A, 100A |
| Capacité évaluée : | ~500VA |
| Tension de sortie : | Si le réglage approché et l'ajustement précis |
| Modèle d'ajustement : | Ajustement manuel |
Caractéristique
1) de grande précision et stabilité
2) particulièrement utilisé pour l'essai du CT à faible intensité
3) petite taille et poids, appropriés au transport
4) mode d'opération : manuel
5) essai d'erreur de rapport, essai d'angle de phase, essai de polarité
Conception facultative pour le pont
