Détails sur le produit:
Conditions de paiement et expédition:
|
| Sortie ÉVALUÉE: | 0-200KV | Capacité évaluée: | 200KVA |
|---|---|---|---|
| Entrée évaluée: | 380v | Courant de sortie maximum: | 1A |
| Fréquence évaluée: | 50 ou 60hz | Insluation: | Huile |
| Mettre en évidence: | 60HZ essai à haute tension de la source CVT,Essai de 60HZ 200KVA CVT,Essai capacitif de transformateur de la tension 60HZ |
||

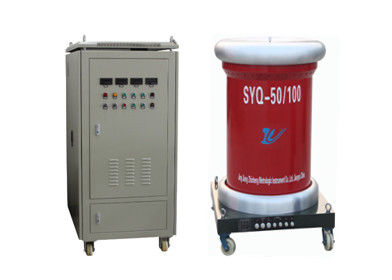

Système de test à haute tension de la source 200KV et de l'armoire de commande HEW-20 CVT
Configuration de système d'essai
| Non | Description de produit |
| 1 | Armoire de commande |
| 2 | Transformateur de essai |
| 3 | Câbles de essai |
Spécifications générales
| Application de produit : | Le système est un circuit de génération de tension, et utilisé pour le système d'essai de l'exactitude 110/√3kV et 220/√3kV du transformateur inductif de tension (IVT) et de CVT avec la gamme de capacité de 0.004uF-0.02uF |
| Tension d'entrée évaluée : | C.A. 380V |
| Tension de sortie évaluée : | C.A. 0~200kV |
| Capacité évaluée : | 200kVA |
| Courant de sortie maximum : | C.A. 1A |
| Fréquence : | 50Hz |
| Condition de fonctionnement : | La température : -10OC | +50 OC |
| Rhésus : jusqu'à 85% (maximum 90%, sans condensation) |
Paramètre technique d'armoire de commande
| Tension d'entrée : | C.A. 380V 50Hz, monophasé |
| Tension de sortie : | C.A. 0-600V |
| Capacité évaluée : | 200kVA |
| Courant de sortie évalué : | C.A. 333A |
| Tension de sortie : | Réglage approché et ajustement précis |
| Struture de régulateur de tension : |
Régulateur de tension brut : Struture de colonne Régulateur de tension fin : Struture annulaire |
| Modèle d'ajustement : |
Par élém. élect. (Brut-ajustement « » et « bas, ajustement précis « » et « vers le bas) |
| Fonctions de protection : | protection assurée de surintensité et de surtension |
| Échantillonnage du voltmètre : | LED, C.A. 0-200.00kV, ±0.2CL |
| Affichage de puissance : | Courant de sortie, tension de sortie |
Paramètre technique de transformateur d'essai
| Tension d'entrée : | C.A. 0-600V, 50Hz |
| Capacité évaluée : | 200kVA |
| Tension de sortie évaluée : | C.A. 200kV |
| Courant de sortie : | C.A. 1A |
| Tension de mesure : | C.A. 0-100V (rapport de tension : 200kV/100V) |
| Isolation : | Huile |
| Dimension (|) : | Φ1300mm X 2000mm |
| Poids (|) : | 2.6Ton |
