| Application: | Essai CVT jusqu'au niveau 500/√3kV | Fréquence évaluée: | 50/60Hz |
|---|---|---|---|
| Tension de sortie évaluée: | 0-360KV | Capacité évaluée: | 360KVAR |
| Courant de sortie maximum: | 1A | Utilisateur: | laboratoire, utilité |
| Mettre en évidence: | Équipement de test de 360KV CT pinte,Équipement de test de CT pinte de résonance,Ensemble de service d'essai de transformateur d'instrument 360KV |
||

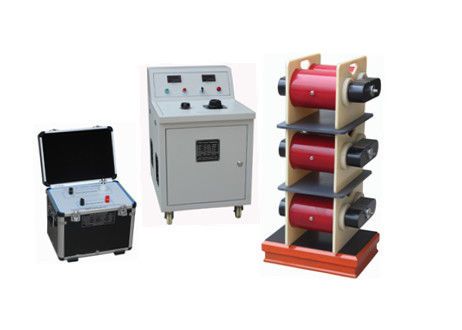

Système de test à haute tension HEW-30 de la source CVT de la résonance 360KV
Configuration de système d'essai
| Non | Description |
| 1 | Banc d'essai |
| 2 | Exciter le transformateur |
| 3 | Réacteur |
| 4 | Câble de essai |
| 5 | Accessoires |
Spécifications générales :
|
Application de produit : |
Le système est un générateur de tension, et utilisé pour l'essai capacitif d'exactitude de pinte avec de 110/√3kV au niveau de tension 500/√3kV |
| Tension d'entrée évaluée : | C.A. 220V |
| Tension de sortie évaluée : | C.A. 0~360kV |
| Capacité évaluée : | 360kvar |
| Courant de sortie maximum : | C.A. 1A |
| Fréquence : | 50Hz |
| Condition de fonctionnement : | La température : -10OC | +50 OC |
| Rhésus : jusqu'à 85% (maximum 90%, sans condensation) |
Spécification technique de banc de contrôle
| Tension d'entrée : | C.A. 220V±10%, 50Hz, monophasé |
| Courant d'entrée : | C.A. 0-120A |
| Capacité évaluée : | 30kVA |
| Tension de sortie : | C.A. 0-250V |
| Courant de sortie : | C.A. 0-120A |
| Ajustement de tension de sortie : | Si le réglage approché et l'ajustement précis |
| Fonction de protection : | Protection assurée de surintensité et de surtension |
| La structure de banc : | Structure horizontale |
| Indicateur de puissance : | LED, courant de sortie, tension de sortie |
Spécification technique de réacteur
| Capacité évaluée : | 60kVA/stage |
| Tension évaluée : | C.A. 60kV/stage |
| Courant évalué : | C.A. 1A/stage |
| Chaîne d'inductance : | 125H-500H/stage |
| Isolation : | Bâti de résine époxyde |
Spécification technique d'exciter le transformateur
| Tension d'entrée : | C.A. 0-250V, 50Hz |
| Tension de sortie et courant de sortie : : | C.A. 10kV/1.5A, C.A. 20kV/1.5A, 50Hz |
| Capacité évaluée : | 30kVA |
| Isolation : | Sec |
| Structure de produit : | Boîte d'alliage d'aluminium, structure portative |
