Détails sur le produit:
Conditions de paiement et expédition:
|
| Fonction d'essai: | Rapport, erreur de rapport, erreur d'angle de phase….etc. | Application: | Champ, laboratoire. |
|---|---|---|---|
| Puissance de sortie: | 500VA | Mesure maximum de tension de genou: | 45KV |
| Précision: | <0> | Chaîne de rapport: | 1-35000 |
| Mettre en évidence: | Le transformateur 500VA 0,1% tourne le kit d'essai de rapport,le transformateur du laboratoire 500VA tourne le kit d'essai de rapport |
||

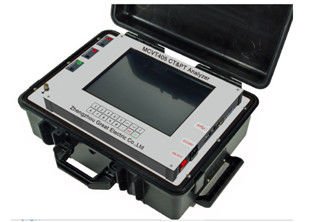

Analyseur MCVT405 d'équipement de test de Porable CT pinte
Caractéristiques principales
| Essai de CT | Essai de pinte |
|
1) La courbe et les paramètres d'excitation examinent 2) Essai de rapport de tours 3) Essai d'erreur de rapport et de phase 4) Contrôle de marque de polarité 5) Mesure de enroulement de résistance 6) Mesure secondaire de charge 7) Ligne d'erreur essai de courbe pour la protection CT 8) Les paramètres passagers de CT examinent 9) Conjecture de plaque signalétique de CT 10) Mesure de courbe de boucle d'hystérésis de saturation 11) Détermination et démagnétisation résiduelles de magnétisme de CT |
1) Essai de rapport de tours 2) Essai d'erreur de rapport 3) Essai d'erreur d'angle de phase 4) Essai de polarité 5) Essai secondaire de charge 6) Essai de résistance de enroulement
|
| • Coefficient de valeur limite d'exactitude (ALF) • Facteur de degré de sécurité d'instrument (FS) | |
|
Faites l'évaluation pour des résultats d'essai selon des normes choisies Rédigez le rapport de mot pour le résultat d'essai Faites à des rapports de mot une fois pour des disques d'essai de multi-groupe sur le PC Calculez les erreurs de rapport et les erreurs d'angle de phase à la charge évaluée et à la charge fonctionnante dans un essai Comparez les courbes d'excitation aux courbes sauvées d'excitation dans la même fenêtre |
|
Applications
• Conjecture de plaque signalétique de CT • Les paramètres de CT signent la charge de travail • Essai individuel de série de pinte
• Analyse passagère de paramètres de CT • Rapport de CT et calibrage des erreurs de phase
Index technique
| Normes d'essai | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Alimentation d'énergie | AC220V±10%, 50/60Hz±10% |
| Tension/sortie actuelle | 0.1~180V) (À C.A./0.001~5A (RMS) |
| Puissance de sortie | 500VA |
| Mesure maximum de tension de genou | 45KV |
| Mesure actuelle | |
| Gamme | 0~10A (automatiquement gamme de changement dans 0.1/0.4/2/10A) |
| Erreur | <> |
| Mesure de tension | |
| Gamme | 0~200V (automatiquement gamme de changement dans 1V/10V/70V/200V) |
| Erreur | <> |
| Mesure et erreur de rapport de tours | |
| Gamme | 1~35000 |
| Erreur | 1~5000 (erreur<0> |
| Mesure de phase | |
| Erreur et résolution | ±2min et 0.01min |
| Mesure de enroulement de résistance | |
| Gamme | 0~8kΩ (automatiquement gamme de changement dans 2ohm/20ohm/80ohm/800ohm/8kohm) |
| Erreur | < 0=""> |
| Résolution maximum | 0.1mΩ |
| Mesure de la température | |
| Gamme et erreur | -50~100 degré Celsius et <3 Celsius="" degree=""> |
|
Charge secondaire de CT |
|
| Gamme | 0~160ohm (automatiquement gamme de changement dans 2ohm/20ohm/80ohm/160ohm) |
| Erreur | <0> |
| Résolution maximum | 0.001ohm |
|
Charge secondaire de pinte |
|
| Gamme | 0~80kohm (automatiquement gamme de changement dans 800ohm/8kohm/80kohm) |
| Erreur | <0> |
| Résolution maximum | 0.1ohm |
|
Mesure et erreur de rapport de pinte |
|
| Gamme | 1~35000 |
| Erreur | 1~10000 (erreur<0> |
| Mesure des erreurs de rapport de pinte | |
| Erreur | Erreur typique <0> |
| Mesure d'angle de phase de pinte | |
| erreur maximum | < 3min=""> |
| D'autres | |
| Capacité de stockage | >résultats d'essai de 1000 groupes |
| Condition de travail | la température : -10℃~50℃ ; moite : ≤90% |
| Taille | 485mm×356mm×183mm |
| Poids | <15kg> |
