| Chaîne de tension: | 4* (0-120V) | Gamme actuelle: | 3* (0-40A) |
|---|---|---|---|
| Exactitude de sortie: | 0,5% | AFFICHAGE: | Affichage à cristaux liquides |
| Tension: | 4 canaux | Actuel: | 3 canaux |
| Mettre en évidence: | Équipement de test triphasé de relais de protection,Dans l'équipement de test construit de relais de protection de PC,Équipement de test de relais de protection d'affichage à cristaux liquides |
||

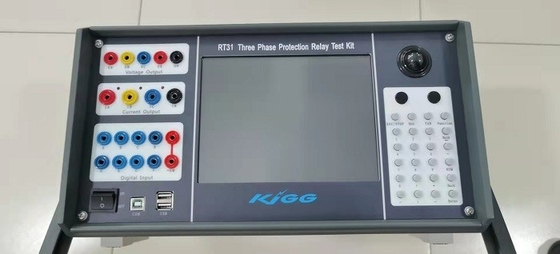

Tension de 4 phases et équipement de test de relais de protection de sortie actuelle de 3 phases avec le playback de défaut
Essai principal de tension de 4 phases et de sortie actuelle de 3 phases,
ESSAI 1.AC
ESSAI 2.DC
essai de la superposition 3.Harmonic
essai de la fréquence 4.High-Low
essai de la direction 5.Power et de l'impédance
essai 6.Synchronization
essai du groupe 7.Full
8.Distance et protection nulle d'ordre
9.Characteristic de l'impédance
protection 10.Differential
harmonique 11.Differential
essai 12.Comprehensive de protection de lignes de micro-ordinateur de 6-35 kilovolt
examen 13.Fault
Index technique de tension de 4 phases et de sortie actuelle de 3 phases,
| Source actuelle à C.A. | |
| Exactitude de sortie | 0,5% |
| Chaîne de sortie | 3* (0-40A) ; 0-120A (trois phases en parallèle) |
| Courant de phase qui peut obtenir 10A fonctionnant à long terme | |
| Maximum de puissance de sortie du courant de phase : 420VA | |
| Maximum de puissance de sortie du courant triphasé en parallèle : 900VA | |
| Temps de travail permis (quand courant triphasé en parallèle pour obtenir la sortie maximum) : 10s | |
| Chaîne de fréquence (vague de base) | 20-1000Hz |
| Temps d'harmoniques | 1-20 fois |
| Source actuelle de C.C | |
| Exactitude de sortie | 0,5% |
| Sortie actuelle | 0-+/-10A par phase ; 0-+/-30A (triphasé en parallèle) |
| Sortie de tension de charge maximum | 20V |
| Exactitude de sortie | 0,5% |
| Sortie de tension de phase | 4* (0-120V) |
| Sortie de tension secteur | 0-240V |
| Tension de phase/tension secteur de puissance de sortie | 80VA/100VA |
| Chaîne de fréquence (vague de base) | 20-1000H |
| Harmoniques | 1-20 fois |
| Source de tension CC | |
| Exactitude de sortie | 0,5% |
| Amplitude de sortie de tension de phase | 0-+/-160V |
| Amplitude de sortie de tension secteur | 0-+/-320V |
| Tension de phase/tension secteur de puissance de sortie | 70VA/140VA |
| Dimension | 400*300*180mm |
| Poids | 20KG approximatif |
| Alimentation d'énergie | C.A. 220V±10%, 50/60Hz |
| Température ambiante | -10℃ | +50℃ |
Signal de commutateur et mesure de temps
| Entrée de signal de commutateur |
7circuits |
Contact oisif : 1~20mA, 24V Accès potentiel de contact : « 0" : 0~ +6V ; « 1" : +11 V~ +250V |
| Sortie de signal de commutateur | 2 paires | C.C : 220V/0.2A ; C.A. : 220V/0.5A |
| Mesure de temps |
Chaîne d'essai : 0.1ms | 9999s, exactitude 0.1mS Chaîne de mesure : 0.1ms | 9999s Exactitude de mesure : 0.1mS |
|
Micro-ordinateur de processeur de signaux numériques
Le processeur pilote numérique ultra-rapide est adopté comme noyau de sortie de l'appareil de contrôle. l'arithmétique à double précision de 32 bits est utilisée dans le logiciel, par lequel des formes d'onde de grande précision arbitraires de chaque phase peuvent être produites. Puisque la structure intégratrice est adoptée, la structure de l'appareil de contrôle est étendue de manière compacte. La distance de la transmission de données est courte avec la structure serrée, qui surmontent le problème de moins points de sortie de forme d'onde dus à la ligne communicational de longues données et à la bande de fréquence étroite en utilisant le contrôleur d'essai commandé directement par le PC.
