| Fonction 1: | EPR/GPR, impédance de système au sol | Fonction 2: | Potentiel d'étape et de contact |
|---|---|---|---|
| Fonction 3: | Fente/branche et vecteur actuels, coefficient fendu actuel | Fonction 4: | Résistance, impédance, résistivité de sol |
| Fonction 5: | Continuité/résistance de collage d'extérieur | Fonction 6: | Essai d'impédance de tension de choc de foudre |
| Tension de sortie: | 0-800V | Courant de sortie: | 0-50A |
| Mettre en évidence: | équipement d'essai à haute tension de 0.01mA 800V,équipement d'essai à haute tension de 0.5%fs 0.01mA,0.5%fs 0.01mA a rectifié l'appareil de contrôle de grille |
||
Système de test MCDF9000 de grille de la terre et de la terre
Le grand essai au sol EPR/GPR/Current a dédoublé le système de test de grille de la terre et de la terre
Caractéristiques du système
1) Très utilisé pour déterminer l'intégrité de grille de la terre et la mesure potentielle de découpe dans le grand système au sol
comme l'utilité critique, la sous-station, la centrale, la télécommunication et les capitaux industriels, etc.
2) Adoptant la technologie fendue actuelle sans fil de mesure de vecteur, il peut exactement mesurer la fente actuelle
vecteur de chaque tour de structure de ligne de transmission sous l'interférence forte.
3) Avec la technologie anti-parasitage forte, travail correctement au signal de mesure du signal 10000times d'interférence.
4) mesures principales généralement effectuées en tant que ci-dessous :
- TAUX DE PRESSION MOTEUR/GPR
- Potentiel d'étape et de contact
- Fente/branche et vecteur actuels, coefficient fendu actuel
- Résistance et impédance
- Résistivité de sol
- Impédance de système au sol
- Continuité/résistance de collage d'extérieur
- Essai d'impédance de tension de choc de foudre
Comportement de système
Paramètres techniques généraux de système
Alimentation d'énergie : Adaptation automatique à C.A. 380V/220 V, 50 hertz/60 hertz
Tension de sortie : 0 | 800V ou adapté aux besoins du client, onde sinusoïdale, sans interruption réglable
Courant de sortie : 0 | 50A, peut être adapté aux besoins du client
Chaîne et exactitude de mesure :
Gamme de mesure de tension : 0 | 400V ;
Exactitude de mesure de tension : ± (0,5% lectures + 0.5mV) ;
Résolution de tension : 0.01mV ;
Gamme actuelle de mesure : 0-50A ;
Exactitude actuelle de mesure : ± (0,5% lectures + 0.5mA) ;
Résolution actuelle : 0.01mA
Gamme de mesure d'impédance de la terre : 0.001-1000 Ω ;
Exactitude de mesure d'impédance de la terre : ± (lecture de 1% + 1m Ω) ;
Résolution d'impédance de la terre : 0.001M Ω ;
Gamme de mesure d'angle de phase (angle d'impédance) : 0 ° au ° 360
Exactitude de mesure d'angle de phase (angle d'impédance) : ° du ± 0,2 ;
Résolution de mesure d'angle de phase (angle d'impédance) : 0,01 ° ;

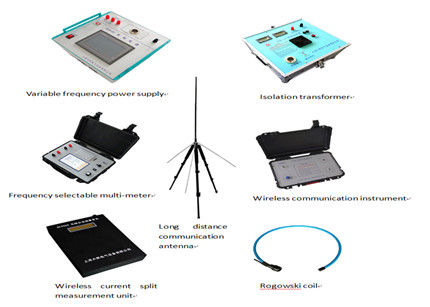

Paramètres techniques de comporter des dispositifs
1. Ensemble variable de l'alimentation d'énergie de la fréquence MCDF9100 1
De puissance de sortie : 5 | 50KW, personnalisable
Approvisionnement de puissance d'entrée : 10% d'AC220 V ou 380 de V adaptation automatique du ± à 50 hertz ;
Mode sortie : monophasé
Fréquence de sortie : 40 | 70Hz, étape 1 hertz, conversion de fréquence arbitraire, y compris 49, 50, 51 hertz ;
Stabilité de fréquence : meilleur que 0.02Hz ;
Opération de contact de grand écran, simple et commode ;
Avec des fonctions de protection de surtension, de surintensité, de surchauffe et autre ;
Avec la conception anti-parasitage spéciale pour assurer le fonctionnement normal sous l'interférence forte ;
Contrôle de fibre optique à distance de soutien facultatif pour assurer la sécurité personnelle.
2. Ensemble des transformateurs 1-2 de l'isolement MCGCB-10
Capacité de sortie : assortiment avec l'alimentation d'énergie de conversion de fréquence
Fréquence de sortie : 40 | 70Hz ;
Tension de sortie : monophasé 0 | 400V | 800V ou adapté aux besoins du client ;
Avec la fonction anti-parasitage forte pour assurer le fonctionnement normal sous l'interférence forte ;
3. Multimètre sélectionnable de fréquence multi de fonction de DF9001D
Utilisé pour mesurer la différence de tension, de courant et de phase sous la fréquence spécifique, éliminez l'interférence
d'autres fréquences, et obtenir des résultats précis de mesure.
Technologie anti-brouillage sélective de principale fréquence superbe mondiale. Quand l'interférence est 1200
des périodes plus grandes que celle de différents signaux de fréquence, il peut encore être mesuré exactement.
Chaîne de tension : 20mV/200mV/2V/20V/400V, décalage automatique de 5 vitesses ;
Gamme actuelle : 20mA/200mA/2A/20A/50A, décalage automatique de 5 vitesses
Gamme de sélection de fréquence de mesure : 40 | 70Hz, fréquence d'étape : 0.1Hz
Gamme de mesure de tension : 0 | 400V ;
Exactitude de mesure de tension : ± (0,5% lectures + 0.5mV) ;
Résolution de tension : 0.01mV ;
Gamme actuelle de mesure : 0-50A ;
Exactitude actuelle de mesure : ± (0,5% lectures + 0.5mA) ;
Résolution actuelle : 0.01mA
Gamme de mesure d'impédance de la terre : 0.001-1000 Ω ;
Exactitude de mesure d'impédance de la terre : ± (lecture de 1% + 1m Ω) ;
Résolution d'impédance de la terre : 0.001M Ω ;
Gamme de mesure d'angle de phase (angle d'impédance) : 0 ° au ° 360
Exactitude de mesure d'angle de phase (angle d'impédance) : ° du ± 0,2 ;
Résolution de mesure d'angle de phase (angle d'impédance) : 0,01 ° ;
Poids : Au sujet de 5kg.
4. Instrument sélectif de communication de fréquence sans fil de MCDFWF
La fonction principale de l'instrument sans fil de communication de sélection de fréquence de DFWF est de communiquer
avec l'unité de mesure sans fil à distance de shunt.
Alimentation d'énergie : C.C 12V
Avec le trépied et l'antenne spéciale, le signal stable et la longue distance de transmission
Distance sans fil de communication : plus de 2000m dans la condition sans entrave
5. Unité de mesure sans fil du shunt MCDF9005
L'unité de mesure sans fil du shunt DF9005 est principalement employée pour la mesure du shunt de tour.
Il a la fonction puissante, la capacité anti-parasitage forte et l'exactitude élevée de mesure. Il peut directement
mesurez la direction et la taille du shunt de chaque tour.
La technologie anti-brouillage sélective de fréquence superbe, représentation anti-parasitage est meilleure que 10000 fois ;
Avec la bobine de Rogowski, la gamme de mesure du shunt différent de fréquence : 2mA | 20A ;
Exactitude de mesure de shunt avec la bobine de Rogowski : ± (lecture de 2% + 2mA) ;
6. Bobine flexible de Rogowski
La bobine flexible de Rogowski est principalement employée pour mesurer le shunt de la tour, qui peut être facilement enveloppé
autour du conducteur pour la mesure.
Longueur de bobine : 3M
Réponse en fr3quence : 10Hz | 50KHz
Linéarités : 0,2%
L'échantillonnage s'ouvrant flexible, peut être mesuré autour du conducteur cylindrique.
Portatif, facile à utiliser, aucun matériel magnétique, aucune saturation ;
Il a d'excellentes caractéristiques de fréquence et vitesse rapide de réponse ;
Il a la petite déformation et la basse perte par insertion ;
L'ouverture du circuit secondaire ne cause pas le danger et n'endommagera pas l'autre équipement
en cas de surcharge actuelle.
7. MCDFDT-10A fondant l'appareil de contrôle de conduction de downlead (facultatif)
Il s'applique à la mesure du sur la résistance entre
fondre en bas de l'avance de l'équipement d'alimentation et de la grille au sol
(pour l'équipement adjacent), aussi bien que la mesure de la basse résistance
valeur de résistance.
Chaîne de mesure : 1 | 1999m Ω
Résolution : 0.1M Ω
Courant d'essai : C.C 1A, 2A, 5A et 10A
Exactitude de mesure : ± (0,5% + 2d)
Rayon de mesure : 50m
Mode d'affichage : Affichage de contre-jour d'affichage à cristaux liquides
Mode fonctionnant : continu
Alimentation d'énergie fonctionnante : ± 10% d'AC220 V 50 hertz ou approvisionnement intégré de puissance de batterie
8. GPS spécial plaçant l'instrument pour au sol de DFGT
GPS spécial plaçant l'instrument pour DFGT fondant, l'instrument résout principalement le problème
cet équipement conventionnel de GPS ne peut pas calculer l'angle du poteau de tension et le poteau actuel et la distance linéaire.
Fonctions principales et caractéristiques :
Poteau de tension d'affichage en temps réel, distance linéaire de poteau actuel et angle inclus, positionnement facile
Construit dans la formule de correction d'impédance
Stockage de données d'emplacement et de calcul, téléchargement, restauration
Voix nationale de route et vraie navigation de la scène 3D
Conception d'écran tactile de sept pouces
Jeu de musique et de film
Surfing sur Internet à grande vitesse
Bloc-notes, jeux de loisirs et d'autres applications
Photos d'essai sur le terrain
