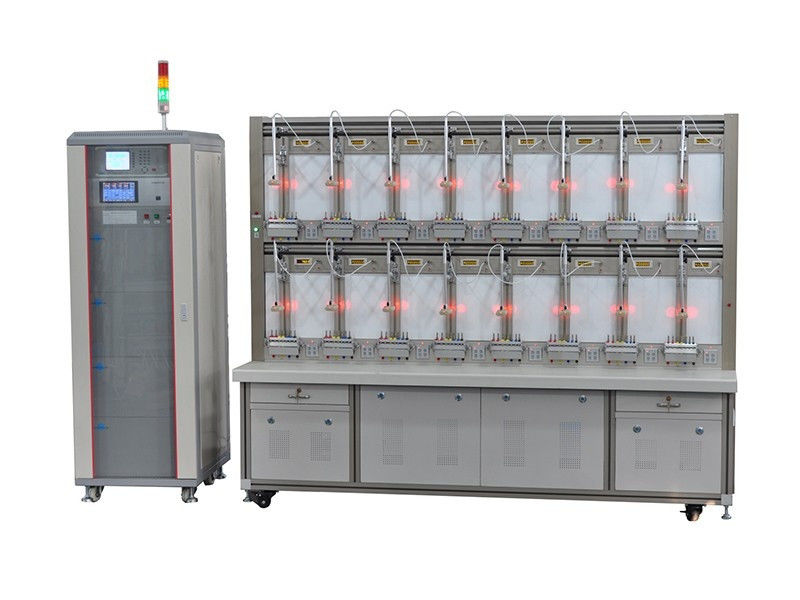

Banc d'essai de grande précision de mètre électrique d'énergie de classe triphasé

Banc d'essai triphasé de mètre électrique de classe de grande précision

1) Exactitude standard de mètre : 0,05%, 0,02% (facultatif)

2) l'essai d'erreur de mètre, essai actuel de début, crochet de marque noire, fluage essai, réchauffent l'essai, essai de cadran, influence

les quantités examinent, immersion de tension et essai d'interruption, etc.

Paramètres techniques

Caractéristiques de banc d'essai électrique triphasé de mètre

1) Affichage d'affichage à cristaux liquides et opération d'écran tactile

2) Conception adaptée aux besoins du client disponible, convivial

3) Essai de cadran (impulsion comptant et base de synchronisation avec l'établissement de valeur de KWH)

4) Mode courant : automtatic par le logiciel, ou manuellement par l'écran tactile

5) différents types d'essai de seul et triphasé mètre, mètre étroit de lien peuvent être examinés

(devrait configurer la position de fonctionnement des TCI)

6) Bouton de réinitialisation et affichage de calcul d'erreur sur chaque position

7) Peut appliquer différentes constantes de mètre entre tous les mètres de positions

8) Communication de soutien avec le scanner de code barres

9) Solutions futées pour le calibrage avec le logiciel pouvant être mis à jour

10) Tension d'essai, courant de chaque phase, puissance active/réactive/apparente de phase/différence de phase,

de chaque phase, puissance active/réactive/apparente totale, facteur de puissance total, fréquence, etc. avec

affichage en temps réel de graphique de vecteur

11) Harmonique mesurant 2-21 fois et analyses/affichages d'harmonique

12) fonction d'Auto-essai pour la puissance, la stabilité, la symétrie de la tension de 3 phases et le courant

13) Fonction automatique de voie pour assurer la sortie constante et stable

14) Le logiciel de PC peut être facilement amélioré à l'avenir si nécessaire

15) Assez de protection pour le court-circuit à circuit ouvert, de tension et les défauts de fonctionnement actuels

16) Protection automatique et restauration automatique

17) Touche "ARRÊT" de début et

18) Peut séparément placer et la sortie de l'angle de tension et de courant et de phase entre chacune met en phase

Configurations

1) Trois phases picoseconde (source d'énergie)

2) Mètre standard triphasé, classe 0,05 ou 0,02 ou 0,01

3) Support de mètre

Nombre de positions : 6, 10, 12, 20, 40, 48….facultatif

Chaque support avec un commutateur d'arrêt d'urgence

Chaque les positions se composent des goupilles de 1 QCD 6 + 1 tête de balayage + 1 mètre maintenant + 1 RS/232/485

port de communication + 1 affichage d'erreur + 1 bouton de réinitialisation + 1 ensemble de câble de tension

les TCI +1 (ayez besoin de TCI ou pas dépendez du client)

4) Logiciel de PC

5) Manuels d'utilisation

6) Facultatif

- Transformateur de courant d'isolement (les TCI)

Classe d'exactitude : 0,01% (0.5C-1-0.5L)

Rapport actuel : 1:1 (1mA-120A)

Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)

Charge secondaire de sortie : 0.5V maximum (sortie current1mA-120A)

- MSVT

- Ordinateur de personnel

- Imprimante

Sortie d'impulsion

Sortie d'impulsion d'énergie

Fréquence d'impulsion : FH=CH.P/3600 (HERTZ) ; FL=FH/10000 (HERTZ)

Niveau de sortie : TTL

Tableau de constante (pour chaque tension intérieure/gamme actuelle)
