Détails sur le produit:
Conditions de paiement et expédition:
|
| Classe d'exactitude: | 0,05, 0,02 | Exactitude standard de mètre: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Essai harmonique: | 2-21times | Sortie de tension: | 1-480V |
| Sortie actuelle: | 1mA-120A, 200A (facultatifs) | Stabilité de sortie: | 0,05% ou 0,02% |
| Mettre en évidence: | équipement de test de mètre de l'électricité 120A,Équipement de test de mètre de l'électricité de 3 phases,équipement de test de mètre de l'électricité 1mA |
||

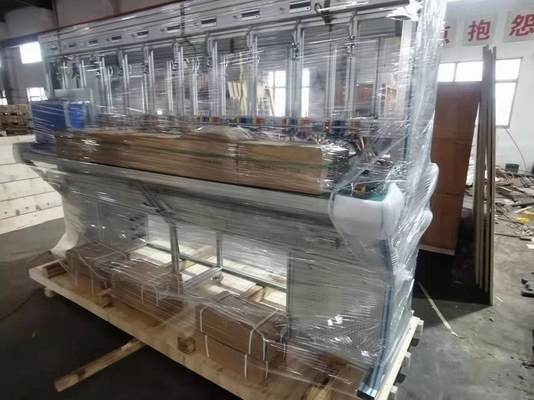

0,05 bancs d'essai triphasés de mètre électrique de classe
Major Application et fonctions :
1) opération d'écran tactile pour le panneau de source de contrôle
2) avec le mètre standard montrez ensemble tous les paramètres nécessaires dans un écran
3) principal utilisé dans l'installation automatique de calibrage de mètre (reliez et déconnectez du mètre)
4) l'installation de calibrage incluent deux types : changement fixe de position de lecture ou d'écriture première et de position de lecture ou d'écriture première
5) calibrent le mètre par le genre logiciel en appliquant le protocole de contrôle a offert. 6) avec la bonne stabilité de puissance et la sortie de grande précision
7) peut commuter le facteur de puissance entre 1,0 et 0.5L, également angle de phase peut placer et éditer par l'utilisateur. 8) peut commuter quatre sorties indépendantes différentes des états d'équilibre et de déséquilibre 9) pour chaque phase comprenant la tension et le courant
10) peut s'assurer que la puissance de sortie constante entre se relient et déconnectent du mètre. 11) Protection : court-circuit actuel de circuit ouvert et de tension, etc. 12) Avec le port de communication de PC RS232
Temps de sortie et de construction
Temps de construction de puissance pour l'installation fixe de position de lecture ou d'écriture première : d'ici 5 secondes puissance établir l'heure pour l'installation de changement de charge : d'ici 10 secondes stabilité de puissance : 0,02% (valeur dans la gamme) après la construction de puissance
Valeur réglée pour produire la valeur : Gamme ±0.05%, pour P, Q, S, V, A, PF
Détails techniques
1) classe d'exactitude de mètre standard incorporé : 0,05
2) chaîne de tension : 3* (0-380V) ; Gamme réglable : 0-120% ; Résolution : 0,01%
De puissance de sortie : plus que 200VA par phase ; Déformation : ≤0.5%
3) gamme actuelle : 1mA-120A ; Gamme réglable : 0-120% ; Résolution : 0,01%
De puissance de sortie : 1000VA/phase ; Déformation : ≤0.5%
4) angle de phase : 0,00
o ~359,99
o
; Résolution : plage de fréquence de 0.01° 5) : 45-65HZ ; Résolution : 0.01HZ
6) exactitude d'affichage d'indication : 0,1% (tension et courant) ; 0.1° (phase) ; 0.01Hz (fréquence)
0,05 bancs d'essai triphasés de mètre électrique de classe
Paramètres techniques
| Classe d'exactitude | 0,05, 0,1 (facultatifs) |
| Volts de sortie | |
| Chaîne d'ajustement | 3* (1-480V) (PN) |
| Résolution | 0,01% |
| Déformation de sortie | <0> |
| Stabilité de sortie | 0,05% ou meilleur |
| De puissance de sortie | ≥ 30VA/position (la puissance totale dépend des positions de mètre) |
| Sortie actuelle | |
| Ajustement de la gamme | 3* (1mA~ 120A), peut être jusqu'à 200A (facultatif) |
| Résolution d'ajustement | 0,01% |
| Déformation de sortie | <0> |
| Stabilité de sortie | 0,05% ou meilleur |
| De puissance de sortie | Positions du ≥ 100VA/ |
| Mesure de phase | |
| Ajustez la gamme | 0° | 360° |
| Résolution | 0.01° |
| Fréquence | |
| Chaîne de sortie | 45-65HZ |
| Résolution | 0.01HZ |
| D'autres paramètres | |
| Alimentation d'énergie | 220V ou 3×240V/415V±10%, 50/60Hz±10% |
| Conditions ambiantes | 50 C | 400 C/Rhésus jusqu'à 90% |
0,05 bancs d'essai triphasés de mètre électrique de classe
Définition de connexion de lumière d'alarme de BRAS
Le PORT principal du tableau de commande de BRAS P2, 10-Cores se relient dans la boîte de contrôle principale où devez ouvrir un hole.install un siège en métal de 5 noyaux.
Correspondance de connexion de les deux extrémités :
Les noyaux de P2port 10 câblent le siège en métal 5cores
2 pieds de +5V ------------------ 2 pieds de +5V
feu 3feet vert (UO_10) ------------feu 3feet vert
lumière 4feet jaune (UO_9) ------------lumière 4feet jaune
lumière 5feet rouge (UO_11) ------------lumière 5feet rouge
Ligne de contrôle externe panneau : LAMP_CTRLU.PcbDoc
Les grands 2 noyaux relient 220v blanc, 0V noir, parallèlement au fil d'alimentation d'énergie du mètre standard.
Diagramme de câblage en tant que ci-dessous
Panneau de circuit de commande externe de lumière d'introduction : LAMP_CTRLU.PcbDoc
Configurations
1) Trois phases picoseconde (source d'énergie)
2) Mètre standard triphasé, classe 0,05 ou 0,02 ou 0,01
3)Support de mètre
Nombre de positions : 6, 10, 12, 20, 40, 48….facultatif
Chaque support avec un commutateur d'arrêt d'urgence
Chaque les positions se composent des goupilles de 1 QCD 6 + 1 tête de balayage + 1 mètre maintenant + 1 RS/232/485
port de communication + 1 affichage d'erreur + 1 bouton de réinitialisation + 1 ensemble de câble de tension
les TCI +1 (ayez besoin de TCI ou pas dépendez du client)
4) Logiciel de PC
5) Manuels d'utilisation
6) Facultatif
0,05 bancs d'essai triphasés de mètre électrique de classe
- Transformateur de courant d'isolement (les TCI)
Classe d'exactitude : 0,01% (0.5C-1-0.5L)
Rapport actuel : 1:1 (1mA-120A)
Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)
Charge secondaire de sortie : 0.5V maximum (sortie current1mA-120A)
- MSVT
- Ordinateur de personnel
- Imprimante
