| Classe d'exactitude: | 0,05, 0,02 | Exactitude standard de mètre: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Essai harmonique: | 2-21times | Sortie de tension: | 1-480V |
| Sortie actuelle: | 1mA-120A, 200A (facultatifs) | Stabilité de sortie: | 0,05% ou 0,02% |
| Mettre en évidence: | 0.05 Class Meter Test Bench,05 bancs d'essai de mètre de classe,banc d'essai de mètre de la classe 120A |
||

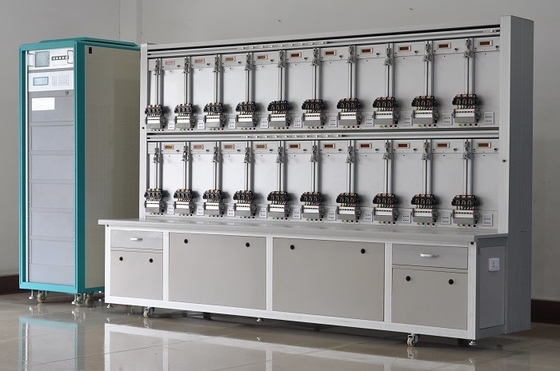

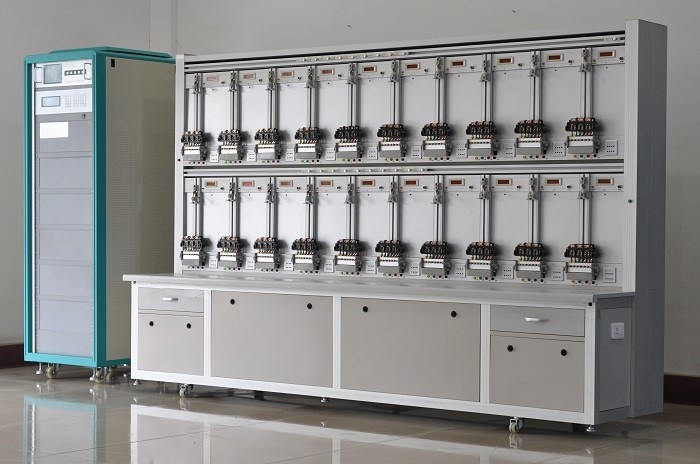

0,05 bancs d'essai triphasés de mètre électrique de classe
1,1: Écran tactile d'affichage à cristaux liquides :
Après mise sous tension, puis initialisation, dans l'interface de défaut, interface principale
1,2: Actionnez le banc d'essai de mètre et surveillez le statut du banc d'essai en actionnant l'affichage à cristaux liquides d'écran tactile.
1.2.1 arrangements de paramètre pour le mètre d'énergie à l'essai.
La presse [param] dans des arrangements de paramètre connectent :
0,05 bancs d'essai triphasés de mètre électrique de classe
Paramètres techniques
| Classe d'exactitude | 0,05, 0,1 (facultatifs) |
| Volts de sortie | |
| Chaîne d'ajustement | 3* (1-480V) (PN) |
| Résolution | 0,01% |
| Déformation de sortie | <0> |
| Stabilité de sortie | 0,05% ou meilleur |
| De puissance de sortie | ≥ 30VA/position (la puissance totale dépend des positions de mètre) |
| Sortie actuelle | |
| Ajustement de la gamme | 3* (1mA~ 120A), peut être jusqu'à 200A (facultatif) |
| Résolution d'ajustement | 0,01% |
| Déformation de sortie | <0> |
| Stabilité de sortie | 0,05% ou meilleur |
| De puissance de sortie | Positions du ≥ 100VA/ |
| Mesure de phase | |
| Ajustez la gamme | 0° | 360° |
| Résolution | 0.01° |
| Fréquence | |
| Chaîne de sortie | 45-65HZ |
| Résolution | 0.01HZ |
| D'autres paramètres | |
| Alimentation d'énergie | 220V ou 3×240V/415V±10%, 50/60Hz±10% |
| Conditions ambiantes | 50 C | 400 C/Rhésus jusqu'à 90% |
0,05 bancs d'essai triphasés de mètre électrique de classe
Définition de connexion de lumière d'alarme de BRAS
Le PORT principal du tableau de commande de BRAS P2, 10-Cores se relient dans la boîte de contrôle principale où devez ouvrir un hole.install un siège en métal de 5 noyaux.
Correspondance de connexion de les deux extrémités :
Les noyaux de P2port 10 câblent le siège en métal 5cores
2 pieds de +5V ------------------ 2 pieds de +5V
feu 3feet vert (UO_10) ------------feu 3feet vert
lumière 4feet jaune (UO_9) ------------lumière 4feet jaune
lumière 5feet rouge (UO_11) ------------lumière 5feet rouge
Ligne de contrôle externe panneau : LAMP_CTRLU.PcbDoc
Les grands 2 noyaux relient 220v blanc, 0V noir, parallèlement au fil d'alimentation d'énergie du mètre standard.
Diagramme de câblage en tant que ci-dessous
Panneau de circuit de commande externe de lumière d'introduction : LAMP_CTRLU.PcbDoc
Configurations
1) Trois phases picoseconde (source d'énergie)
2) Mètre standard triphasé, classe 0,05 ou 0,02 ou 0,01
3)Support de mètre
Nombre de positions : 6, 10, 12, 20, 40, 48….facultatif
Chaque support avec un commutateur d'arrêt d'urgence
Chaque les positions se composent des goupilles de 1 QCD 6 + 1 tête de balayage + 1 mètre maintenant + 1 RS/232/485
port de communication + 1 affichage d'erreur + 1 bouton de réinitialisation + 1 ensemble de câble de tension
les TCI +1 (ayez besoin de TCI ou pas dépendez du client)
4) Logiciel de PC
5) Manuels d'utilisation
6) Facultatif
0,05 bancs d'essai triphasés de mètre électrique de classe
- Transformateur de courant d'isolement (les TCI)
Classe d'exactitude : 0,01% (0.5C-1-0.5L)
Rapport actuel : 1:1 (1mA-120A)
Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)
Charge secondaire de sortie : 0.5V maximum (sortie current1mA-120A)
- MSVT
- Ordinateur de personnel
- Imprimante
