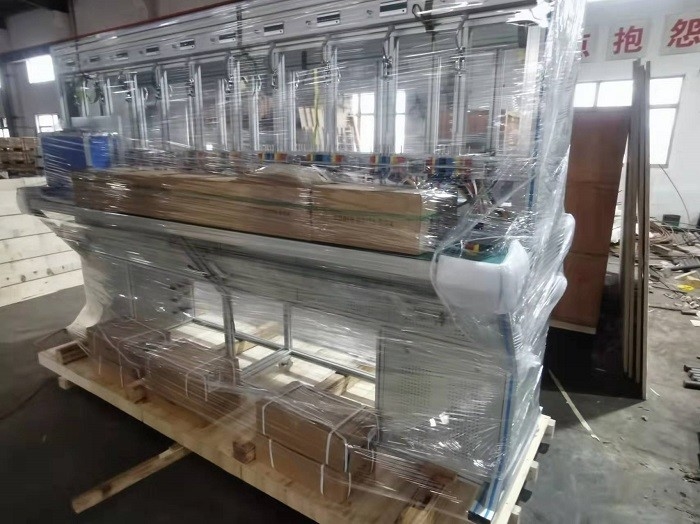

Ajustement de la classe triphasée 0,02 de banc d'essai de mètre de la gamme 480V

0,05 bancs d'essai triphasés de mètre électrique de classe

Major Application et fonctions :
1) opération d'écran tactile pour le panneau de source de contrôle
2) avec le mètre standard montrez ensemble tous les paramètres nécessaires dans un écran
3) principal utilisé dans l'installation automatique de calibrage de mètre (reliez et déconnectez du mètre)
4) l'installation de calibrage incluent deux types : changement fixe de position de lecture ou d'écriture première et de position de lecture ou d'écriture première
5) calibrent le mètre par le genre logiciel en appliquant le protocole de contrôle a offert. 6) avec la bonne stabilité de puissance et la sortie de grande précision
7) peut commuter le facteur de puissance entre 1,0 et 0.5L, également angle de phase peut placer et éditer par l'utilisateur. 8) peut commuter quatre sorties indépendantes différentes des états d'équilibre et de déséquilibre 9) pour chaque phase comprenant la tension et le courant
10) peut s'assurer que la puissance de sortie constante entre se relient et déconnectent du mètre. 11) Protection : court-circuit actuel de circuit ouvert et de tension, etc. 12) Avec le port de communication de PC RS232

Temps de sortie et de construction
Temps de construction de puissance pour l'installation fixe de position de lecture ou d'écriture première : d'ici 5 secondes puissance établir l'heure pour l'installation de changement de charge : d'ici 10 secondes stabilité de puissance : 0,02% (valeur dans la gamme) après la construction de puissance
Valeur réglée pour produire la valeur : Gamme ±0.05%, pour P, Q, S, V, A, PF
Détails techniques
1) classe d'exactitude de mètre standard incorporé : 0,05
2) chaîne de tension : 3* (0-380V) ; Gamme réglable : 0-120% ; Résolution : 0,01%
De puissance de sortie : plus que 200VA par phase ; Déformation : ≤0.5%
3) gamme actuelle : 1mA-120A ; Gamme réglable : 0-120% ; Résolution : 0,01%
De puissance de sortie : 1000VA/phase ; Déformation : ≤0.5%
4) angle de phase : 0,00
o ~359,99
o
; Résolution : plage de fréquence de 0.01° 5) : 45-65HZ ; Résolution : 0.01HZ
6) exactitude d'affichage d'indication : 0,1% (tension et courant) ; 0.1° (phase) ; 0.01Hz (fréquence)

0,05 bancs d'essai triphasés de mètre électrique de classe

Paramètres techniques

0,05 bancs d'essai triphasés de mètre électrique de classe

Configurations

1) Trois phases picoseconde (source d'énergie)

2) Mètre standard triphasé, classe 0,05 ou 0,02 ou 0,01

3)Support de mètre

Nombre de positions : 6, 10, 12, 20, 40, 48….facultatif

Chaque support avec un commutateur d'arrêt d'urgence

Chaque les positions se composent des goupilles de 1 QCD 6 + 1 tête de balayage + 1 mètre maintenant + 1 RS/232/485

port de communication + 1 affichage d'erreur + 1 bouton de réinitialisation + 1 ensemble de câble de tension

les TCI +1 (ayez besoin de TCI ou pas dépendez du client)

4) Logiciel de PC

5) Manuels d'utilisation

6) Facultatif

0,05 bancs d'essai triphasés de mètre électrique de classe

- Transformateur de courant d'isolement (les TCI)

Classe d'exactitude : 0,01% (0.5C-1-0.5L)

Rapport actuel : 1:1 (1mA-120A)

Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)

Charge secondaire de sortie : 0.5V maximum (sortie current1mA-120A)

- MSVT

- Ordinateur de personnel

- Imprimante
