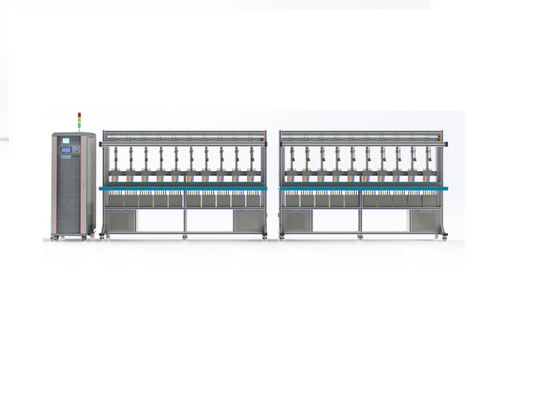

Banc d'essai simple et triphasé MCTB20B de mètre

Paramètres techniques

Caractéristiques

1) Technologie de PWM (modulation d'impulsions en largeur)

2) La conception modulaire permet des configurations adaptées aux besoins du client sur le matériel et le logiciel, qui respecte les clients

3) Réalisez tous les essais de base comme l'échauffement, fluage essai, essai de début, erreurs de base, écart type et etc.

4) Réalisez l'essai de cadran avec l'impulsion comptant et base de synchronisation avec la valeur de KWH

5) Mode des essais : Opération complètement automatique et ou manuelle par l'écran tactile de contrôle manuel (MCU)

6) Capable examiner tous les types de monophasé et de mètres mécaniques triphasés, mètres de l'électronique, CT/PT

    mètre actionné, mètre intelligent, mètre de fermé-lien, et etc….

7) Affichage de calcul d'erreur avec des boutons de réinitialisation sur chaque position de mètre

8) Dispositif rapide flexible de connecteur (QCD) pour le changement commode du mètre triphasé

    au mètre monophasé

9) Recherche et capture de marque noire pour le disque de rotation

10) Capable calibrer les mètres mécaniques ou de l'électronique avec la constante différente en même temps

11) Logiciel puissant de PC pour des données analysant, le playback de forme d'onde et l'exportation de rapport détaillé

12) Entrée universelle de code barres, et code barres auto-défini par appuis

13) Solutions futées pour le calibrage avec le logiciel pouvant être mis à jour

14) Stockage temporaire des données pour le calibrage continu postérieur

15) Les disques d'essai économisent dans la base de données avec le format de MDB ou tout autre format exigé

16) Calibrez les paramètres comprenant la tension, courant de chaque phase, phase/différence de phase,

      puissance active/réactive/apparente de chaque phase, puissance active/réactive/apparente totale, facteur de puissance total,

      fréquence, etc. avec l'affichage en temps réel du graphique de vecteur

17) Essai harmonique 2-40 fois et analyses/affichages d'harmonique

18) Avec des équipements pour examiner une demande maximum apparente enregistrée dans des mètres et pour effectuer l'essai de registre

      (le client devrait fournir le protocole de transmission de mètre pour cette fonction)

19) fonction d'Auto-essai pour tous les puissance de phases, stabilité totale de puissance, symétrie de tension de 3 phases et courant

20) Le logiciel de PC (communication par RS232) peut réaliser la fonction nette de connexion d'interface de mis, peut facilement

      hausse à l'avenir s'il y a lieu

21) Protection : court-circuit et défauts de fonctionnement actuels à circuit ouvert, de tension, protection automatique et restauration automatique

22) Touche "ARRÊT" de début et sur la source d'énergie

23) Lumières d'alarme installées sur la source d'énergie

24) Peuvent être l'ensemble et la sortie indépendante de chaque tension de phase et actuels, angle de phase

Comportement de MTB :

1) Mètre triphasé de norme

2) Source d'énergie triphasée

3) Mètre montant des supports

4) MCU (boîtier de commande manuel, opération d'écran tactile)

5) Têtes de balayage

6) Traitement des erreurs et système de calcul et d'indication

7) Logiciel de PC, PC, imprimante, etc….

Spécifications techniques

Source d'énergie triphasée

D'autres caractéristiques

1) Avec la protection de court-circuit et de surcharge dans le circuit de tension

2) Avec la protection de circuit ouvert et de surcharge dans le circuit actuel

3) Avec l'affichage pour montrer des plages de fonctionnement et des positions de lecture ou d'écriture premières et indication de défaut en cas d'anomalie

4) Avec le circuit "MARCHE/ARRÊT" actuel de disposition et de tension

5) Toutes les parties comprenant la tension/mètre actuel de source et de norme montés dans l'armoire fermée

6) Avec la ventilation et le ventilateur pour le dégagement de chaleur

7) Avec des serrures sur des portes d'arrière avant et pour la protection

8) Entrée principale avec le vitrail pour voir l'affichage de l'écran tactile et de l'affichage standard de mètre

9) Base de temps : 1 | 9999s

10) Isolation entre le circuit de tension contre le circuit actuel, entre les circuits contre la terre : ≥ 5MΩ

11) Alimentation d'énergie : 240V ou 3×240V/415V±10%, 50/60Hz±10%

12) Conditions ambiantes : La température 50 C | 400 C

13) Hygrométrie : jusqu'à 90%

Mètre triphasé de référence

1. Classe d'exactitude : 0,05 ou 0,02

2. Chaînes et exactitude de mesure

3. Sortie d'impulsion

Sortie d'impulsion d'énergie

Fréquence d'impulsion : FH=CH.P/3600 (HERTZ) ; FL=FH/10000 (HERTZ)

Niveau de sortie : TTL

Tableau de constante (pour chaque tension intérieure/gamme actuelle)

4. Affichage (6 chiffres) : puissance actuelle, active/réactive/apparente de tension, facteur de puissance, angle de phase, fréquence,

    forme d'onde, diagramme de vecteur, analyse harmonique… etc.

5. Interface : RS-232 et/ou RS-485

6. Alimentation d'énergie : 240V±15%, 50Hz/60HZ±5%, puissance : | 20VA

7. Environnement de travail

    La température : 50 C | 400 C ^; Hygrométrie : gaz non-corrosifs du ≤ 90%

8. poids : | 7.5kgs

Configurations de support de mètre

Supports d'essai triphasés (20 positions, deux supports, une rangée)

Support d'essai triphasé

Nombre de positions : 20 (6, 8,10, 12, 16, 32, 40 aussi disponibles pour l'option)

Commutateur de deux arrêts d'urgence

Chaque position se composent : Goupilles de 1 QCD 6 + 1 tête de balayage de + support 1 mètre

+ 1 sonde RS/232/485+1 optique (lecture de compteur de DLMS) + port de communication + 1 affichage d'erreur (4,5 chiffres)

Port d'impulsion de +1 BNC + 1 bouton de réinitialisation + 1 ensemble des TCI de la tension cables+1

Disposition pour calibrer le mètre standard contre la norme de plus haut niveau

Un serveur périodique

Spécifications d'isolement du transformateur de courant (les TCI) :

Classe d'exactitude : 0,01% (0.5C-1-0.5L)

Rapport actuel : 1:1 (1mA-120A)

Sortie actuelle : 3* (0.001-120) A (primaire et secondaire)
