Détails sur le produit:
Conditions de paiement et expédition:
|
| Précision: | ≤±0.2% | Exactitude de conteneur de volume: | 0,04% |
|---|---|---|---|
| Résolution: | 0,1% | Numéro de position de mètre: | 2….20 |
| Pression d'utilisation: | 0-35-0.5Mpa | Application: | Laboratoire |
| Mettre en évidence: | équipement d'essai de mètre d'eau de la classe 2MPa 0,2,0.2 Class water meter test |
||

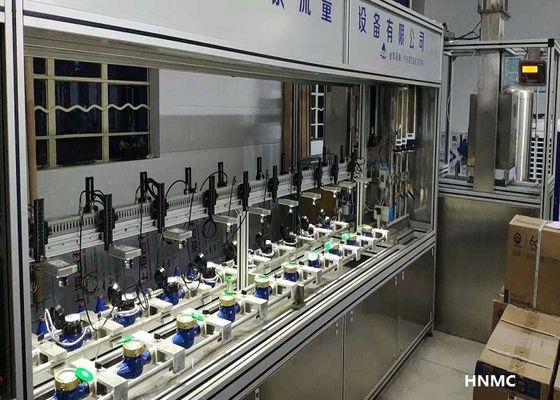

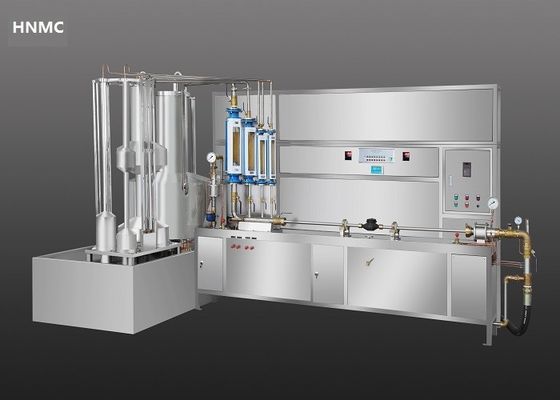

Banc d'essai de mètre d'eau
Structure et caractéristiques
1) comporte de :
plate-forme (acier inoxydable totalement), pompe à eau à plusieurs étages (11kW, à faible bruit), compteurs de débit, brides,
réservoir d'eau (2,2 m3=2200L), régulateur d'écoulement (diverse boîte de contrôle de fréquence, 11kW), mesurant
système (méthode de volume), réservoir du tampon 1m3, valve, tuyau mou de tension élevée, filtre, anti-vibrateur,
base, commutateurs et etc. de compteur de débit.
2) équipé du conteneur différent du volume trois à savoir 10L, 50-100L et 500L
3) essai de pression de tenue de mètre d'eau : 2MPa
4) manuel, arme semi-automatique, ou complètement automatiques (facultatif)
5) logiciel de PC fourni (facultatif)
6) contrôle de PLC (facultatif)
Fonction et index technique
| Exactitude de doser | ≤±0.2% |
| Exactitude de conteneur de volume | 0,04% |
| Résolution | 0,1% |
| Spéc. de mètre d'eau à l'essai | ¢15mm, ¢20mm, ¢25mm, ¢40mm, ¢50mm |
Avec ci-dessous les compteurs de débit instantanés :
LZB-80, gamme d'écoulement : 7-31.25m3/h
LZB-50, gamme d'écoulement : 0.2-6.3m3/h
LZB-25, gamme d'écoulement : 0.02-0.5m3/h
LZB-15, gamme d'écoulement : 0.004-0.08m3/h
Compteur en verre d'écoulement de rotor
Avec le robinet de bille d'acier inoxydable de 5 PCs, le robinet à tournant sphérique en laiton de 8 PCs, et le mètre d'indication de pression de 3 PCs
Nombres de mètre d'eau à examiner
| 15mm (longueur 165mm de mètre) | 20PCS |
| 20mm (longueur 195mm de mètre) | 18PCS |
| 25mm (longueur 225mm de mètre) | 16PCS |
| 40mm (longueur 245mm de mètre) | 2PCS |
| 50mm (longueur 280mm de mètre) | 2PCS |
2PC brides, commutateur de commutateur de la bride 2PCS, de drain 3PCS de conteneur de volume et base de compteur du débit 1PC.
Pression d'utilisation : 0-35-0.5MPa
Alimentation d'énergie : C.A. triphasé de 230V±10%, 50HZ
Taille et poids
| Réservoir d'eau | 2400*1160*800mm |
| Plate-forme de fonctionnement | 3000*600*750mm |
| Taille de paquet de réservoir de conteneur et d'eau de volume | 2600*1300*2230mm |
| Taille de paquet de banc d'essai | 3650*750*1500mm |
| Poids total | 1250KG |
| NON | Nom | Modèle | Nombre | Remarque |
|
1 |
Navire de mesure et soupape de vidange | 10L-20L | 1 |
Résolution : 0,04% Matériel : 304 |
| 100L-500L | 1 | |||
|
2 |
Ratameter en verre | LZB-15S | 1 | Matériel : A3 |
| LZB-25S | 1 | |||
| LZB-50S | 1 | |||
| LZB-80S | 1 | |||
|
3 |
valeur | DN15 | 3 | Matériel : tonnelier |
| DN25 | 2 | |||
| DN50 | 2 | |||
|
4 |
Ligne de tuyau d'essai | DN15×6, DN20×5, DN25×4, DN40×3, DN50×2 | 1 |
Longueur ≥2D acier inoxydable |
|
5 |
Banc de fonctionnement | DN15-50 six mètres en série | 1 | acier inoxydable |
|
6 |
Liquide niveau photoélectrique |
MT-3000 | 4 | |
|
7 |
régulateur de niveau liquide | MT-3000 | 1 | |
|
8 |
Propulseur, système de pression de tenue | DN15-50 six mètres en série | 1 | acier inoxydable |
|
9 |
dispositif de Stabilisation-écoulement | 500L | 1 | acier inoxydable |
|
10 |
réservoir | 2000L | 1 | acier inoxydable |
|
11 |
pompe | KQL80/200-7.5/2 | 1 | |
|
12 |
approvisionnement en eau et contrôle électrique | DN80 10KW | 1 |
